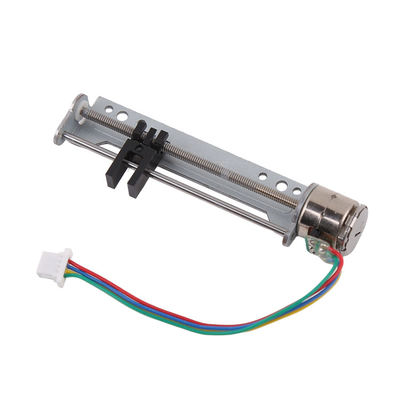

VSM1069さまざまな企業のためのブラケット、ねじおよびスライダーが付いているミニチュア18程度のステップ角度のステッピング モーター
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xステップ角度(程度) | 18度 | 段階 | 2 |
---|---|---|---|
電圧 | 3.0ボルト | 抵抗 | 15 Ω±10% |
重量 | 5.5 g | 回転 | CW/CCW |
タイプ | 永久マグネット | 保持トルク | 3.0 gf.cm ~3.8 gf.cm |
2フェーズVSM1069 10mmのスライダーのステッピング モーター精密医療機器のためのpmのステッピング モーターを進める
VSM1069スライダーのステッピング モーター。ミニチュア ステッピング モーターはがステップ・モータが小さいので取付けること容易な使いやすい精密で高い特別なブラケット、ねじおよびスライダー(直線運動モジュール)装備され、他の多くの利点、装置、プロジェクター、医療機器、光学レンズ、小さい器械、スマートなメートル、自動ドア ロックの監視のようなさまざまな企業で広く利用されている。
ステップ・モータに18度のステップ角度がある。運転する完全なステップ(2-2段階の刺激)の場合にはモーターは1回転あたり20のステップを回し、ねじの一般的なピッチは0.4 mmである、従ってポジション・コントロールの正確さは0.02 mmに達することができる。更に正確さを改善する必要があればねじピッチおよび他の方法を減らすためにカスタマイズできる。それはまた高精度モーター(9度のステップ角度のステップ・モータ)によって実現することができる。
一般に、ステップ・モータにに運転の電圧によって変わる約150の推圧が300 gの、モーター抵抗、等ある。
機械次元:MM
マイクロ ステッピング モーターの主関数はテストおよび他の機能を達成するためにホスト コンピューター、制御計算機または他の制御装置の指示に従って厳密な位置へ特定の部品を(舌、調査を締めるレンズ、測定のストリップのような)、対応する焦点動かすこと、である。
ステップ・モータの電源の入力部品はFPCのコネクター、関係ワイヤー コネクターおよび軽いピンのようなさまざまな形態にある場合もある(PCBの直接にはんだ付けすることのために)。出力部品の押し棒はプラスチック スライダーまたは顧客の要求に従ってカスタマイズすることができる金属のスライダーのどれである場合もある。スライダーの打撃はある特定の範囲内の顧客の要求に従ってカスタマイズすることができるがモーターが小さいので、ねじは(現在M2使用される)、限られる処理することができ、最高の打撃が一般に50mmよりより少しの糸の長さ薄くある。打撃40mm。
私達のチームはマイクロ ステップ・モータの設計、開発および生産で10年間以上の経験ある。私達は顧客の特別な必要性に従って顧客プロダクトの製品開発そして補助設計を実行してもいい!
モーターのためのドライブ制御システムはまた私達の専門で、顧客のためにカスタマイズすることができる。
顧客の必要性は私達の努力、感じる私達に連絡して自由にである!
典型的な適用
10mmのスライドのステッピング モーターは企業そして適用の広い範囲を渡る適用を、理性的な保証プロダクトを含んで、カメラ レンズ、ドア ロック、身につけられる装置見つける、およびもっとである多目的な部品。
理性的な保証プロダクト:
10mmのスライドのステッピング モーターは監視カメラ、ドア ロックおよびアクセス管理 システムのような理性的な保証プロダクトで広く利用されている。モーターの高精度および正確さはそれをこれらの適用にとって理想的にさせ、カメラまたは施錠機能の精密な制御を可能にする。モーターの小型はまたそれを小さい安全装置の使用にとって理想的にさせる。
カメラ レンズ:
スライドのステッピング モーターはデジタル カメラおよび携帯電話で見つけられるそれらのようなカメラ レンズで、使用される。モーターの高いトルクおよび精密は明確な、シャープなイメージに終ってレンズの精密な制御を、可能にする。モーターの小型はまたそれを小さいカメラ レンズの使用にとって理想的にさせる。
ドア ロック:
10mmのスライドのステッピング モーターはホテルおよび家屋で見つけられるそれらのようなドア ロックで広く利用されている。モーターの高精度および正確さは施錠機能の精密な制御を、ロックが滑らかにそして確実に作動することを保障する可能にし。モーターの小型はまたそれを小さいドア ロックの使用にとって理想的にさせる。
身につけられる装置:
スライドのステッピング モーターはsmartwatchesおよび適性の追跡者のような身につけられる装置で、使用される。モーターの高精度および正確さは動きを追跡し、通告を表示することのような装置の機能の精密な制御を、可能にする。モーターの小型はまたそれを小さい身につけられる装置の使用にとって理想的にさせる。
他の適用:
10mmのスライドのステッピング モーターはロボティック システム、医療機器および実験室の器械のような他の適用でも、使用される。モーターの高精度および正確さはそれをこれらの適用にとって理想的にさせ、装置の精密な制御を可能にする。モーターの小型はまたそれを小さい装置および器械の使用にとって理想的にさせる。
10mmのスライドのステッピング モーターは多くの企業を渡る広い応用範囲が付いている多目的な部品である。その高精度、正確さ、トルクおよび小型はそれを理性的な保証プロダクト、カメラ レンズ、ドア ロック、身につけられる装置、ロボティック システム、医療機器および実験室の器械の使用にとって理想的にさせる。モーターの多様性および柔軟性はそれに多くの異なったタイプの適用のための優秀な選択をする。
指定
製品名 | 10mmのマイクロのステッピング モーター | |||
モデル | VSM1069 | |||
評価される電圧 | 3.0 V | |||
段階ごとの流れ | 200 mA /phase | |||
コイル抵抗 | 15 Ω±7% | |||
いいえ。段階の | 2段階 | |||
ステップ角度 | 18度 | |||
刺激方法 | 2フェーズ刺激 | |||
ドライブ モード | 両極ドライブ | |||
同期引込みのトルク | 480 ppsの3.0 gf.cm | |||
撤退のトルク | 480 ppsの3.8 gf.cm | |||
最高。応答の頻度 | 800 ppsの負荷無し | |||
最高。頻度の開始 | 1100 ppsの負荷無し | |||
絶縁材のクラス | コイルのためのクラスE | |||
絶縁材の強さ | 1秒の300ボルトAC | |||
絶縁抵抗 | 50 MΩ (V) DC 100 | |||
実用温度範囲 | -20~+70 ℃ | |||
重量 | 10 g (参考) | |||
OEM及びODMサービス | 利用できる |
比較優位
10mmのスライドのステッピング モーターは他のタイプのステッピング モーター上の利点の固有のセットによる競争が激しい部品である。10mmのスライドのステッピング モーターの主利点の一部は下記のものを含んでいる:
良質:10mmのスライドのステッピング モーターは良質の標準に製造され、信頼でき、長続きがする性能を保障する。モーターの高精度および正確さはそれを正確さが重大である適用の使用にとって理想的にさせる。
最もよい価格:それに広い応用範囲のための現実的な選択をする10mmのスライドのステッピング モーターは競争価格。モーターの安価および高性能はそれにコスト意識がある適用のための優秀な選択をする。
速い配達:モーターは速い配達のために利用でき、顧客が彼らの順序をすみやかに受け取ることを保障する。モーターの供給および速い配達はそれに時間に敏感な適用のための理想的な選択をする。
貯蔵:モーターは設備が整っている倉庫設備で、損傷から保護され、出荷にすぐに利用できることを保障する貯えられ。倉庫設備はまたモーターが顧客に簡単にアクセスできることを保障する。
豊富な目録:モーターに豊富な目録が、顧客が容易に彼らの適用のために必要とするモーターを見つけることができることを保障するあり。豊富な目録はまた顧客がすぐに彼らの順序を受け取ることができることを保障する。
便利な位置:モーターの倉庫はそれを顧客に簡単にアクセスできるように世界的にする上海の港近くに取付けられる。便利な位置はまたモーターが出荷にすぐに利用できることを保障する。
高精度および正確さ:10mmのスライドのステッピング モーターは精密が重大である適用の使用にそれを理想的にさせる高精度および正確さを提供する。モーターの精密な制御は正確な位置および動きを、装置が滑らかにそして確実に作動することを保障する可能にし。
低雑音:モーターはそれを静かな操作を要求する適用の使用にとって理想的にさせる低雑音および振動と作動する。これは録音と監視カメラ、wherenoiseのような適用に特に有用干渉できるである。
エネルギー効率:10mmのスライドのステッピング モーターはエネルギー効率が良いまだ高性能を提供している間、消費の最低力であるように設計されている。これはそれに身につけられる装置のような電池式の適用のための理想的な選択を、する。
制御すること容易:モーターは制御し易くで、いろいろなシステムおよび適用に容易に統合することができる。これはそれに広い応用範囲で使用することができる適用範囲が広い部品をする。
耐久性:モーターは粗い作動条件に抗できる強い構造と耐久そして長続きがする、ように設計されている。これはそれに信頼性および長寿を要求する適用のための理想的な選択をする。
カスタマイズ可能:モーターは異なったシャフトの長さ、巻く構成および電気指定のための選択の特定のアプリケ−ション使用要件に、適するためにカスタマイズすることができる。これはそれに特定の適用の特定の必要性を満たすために合わせることができる多目的な部品をする。
参照のためのカーブにトルクを与えなさい
タイプのワイヤーは参照のために接続する
FPCのモーター入力部品は接続ライン針、PCBおよび他の形態に顧客需要に従って、しかし変わることができるできる。
これらは顧客の必要性に従ってカスタマイズすることができる。
プロダクト細部の提示
包み、出荷情報:
サンプルは紙箱の中の泡のスポンジと詰まる。
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み(大量生産)のために、カートンはパレットで詰まる。
出荷の時間:
明白によって(DHL UPS/Federal Express TNT):5~12日
明白な4PXによって:10~20日
海の船積み:40~60日(異なった国によって決まる)
