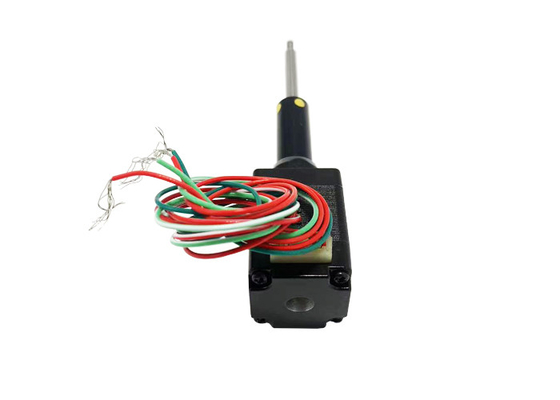

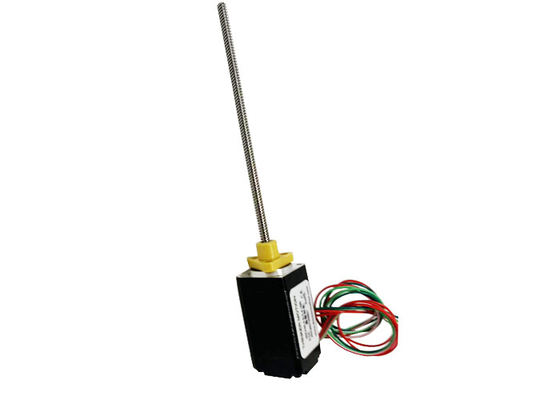

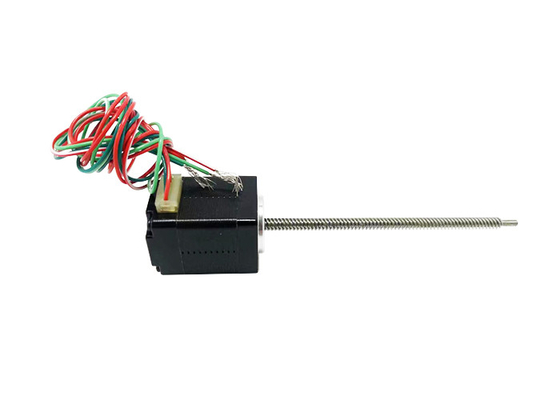

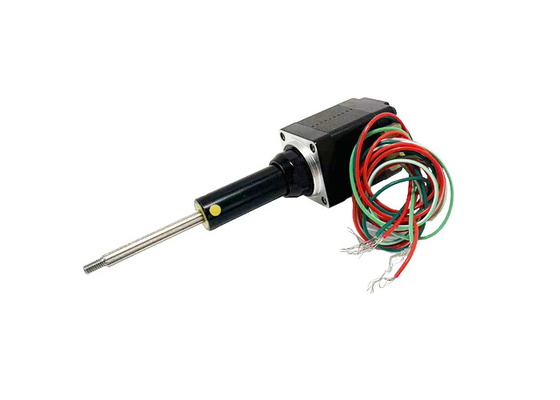

、4鉛両極、NEMA 8 （20mm）の雑種のステッピング モーター絶頂の鉛ねじ、低雑音、長い生命、高性能
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM20HSM |
| 最小注文数量 | 1Unit |
| 価格 | $33~$78/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 20mm | 電圧/段階 | 2.5 / 6.3V |
|---|---|---|---|
| 現在/段階 | 0.5A | 抵抗/段階 | 5.1 / 12.5Ω |
| インダクタンス/段階 | 1.5 / 4.5mH | 導線の数 | 4 |
| 回転子の慣性 | 2 g·cmの² | 街 | 常州 |
製品の説明
ネマ8 (20mm) ハイブリッドステップモーター,双極型,4本,ACMEリードスクリュー,低騒音,長寿命,高性能

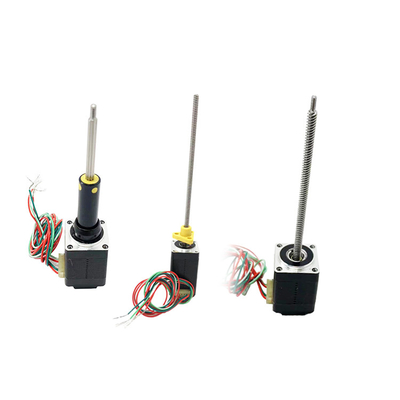

この20mmハイブリッドステップモーターは,外部駆動,透向軸,透向固定軸の3種類で提供されています.あなたはあなたの特定のニーズに応じて選択することができます.
VSM20HSM標準の外部モーターの輪郭図:
記述:
|
製品名 |
20mm 外部駆動ハイブリッドステップモーター |
|
モデル |
VSM20HSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
2.5 / 63 |
|
電流 (A) |
0.5 |
|
抵抗 (オム) |
5.1 / 125 |
|
誘導力 (mH) |
1.5 / 45 |
| 鉛線 | 4 |
|
保持トルク (N.m) |
00.02 / 004 |
|
モーターの長さ (mm) |
30 / 42 |
| 環境温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧/ 段階 (V) |
現行/ 段階 (A) |
抵抗力 段階 (Ω) |
誘導力/ 段階 (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
保持トルク (N.m) |
モーター長さ L (mm) |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
一般的な技術パラメータ:
| ラジアルクリアランス | 0.02mm マックス (450g 負荷) | 断熱抵抗 | 100MΩ @500VDC |
| 軸間隙 | 0.08mm マックス (450g 負荷) | 介電強度 | 500VAC,1mA,1s@1KHZ |
| 最大放射負荷 | 15N (フレンズの表面から20mm) | 隔熱クラス | クラスB (80K) |
| 最大軸負荷 | 5N | 環境温度 | -20°C ~ +50°C |
スクリップの仕様:
| 鉛螺栓直径 (mm) | 鉛 (mm) | ステップ (mm) | 自動ロック力 (N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
トーク・周波数曲線:
試験条件:
ヘリコプター駆動,半微小ステップ,駆動電圧24V
適用分野:
3Dプリンタ:20mmハイブリッドステップモーターは,印刷頭,ステージ,軸性運動システムを駆動するために3Dプリンターでの運動制御に使用できます.
自動化機器:これらのステップモーターは,自動包装機,自動組立ライン,自動ハンドリングロボットアームなど,自動化機器で一般的に使用されます.位置と速度を正確に制御する.
ロボットロボット工学では,20mmハイブリッドステップモーターが ロボットの関節運動を制御し,姿勢と位置を正確に制御します.
CNC 機械工具:これらのステップモーターは,高精度加工のためのツールやテーブルを精密に動かすためにCNC機械ツールにも使用されます.
医療機器:医療機器では,手術ロボットや薬剤配送システムなどの医療機器の部品の動きを正確に制御するために20mmハイブリッドステップモーターを使用できます.
自動車機器:自動車産業では,これらのステップモーターは,窓の上げと降ろしシステム,座席調整システム,そしてこれからも.
スマートホーム:スマートホームの分野では,カーテンを開閉を制御するために20mmハイブリッドステップモーター,家庭用セキュリティシステムのローティングカメラなどを使用できます.
これは20mmハイブリッドステップモーターの一般的な応用分野の一部に過ぎません. 実際には,ステップモーターは様々な産業や分野で幅広い用途があります.特定の使用シナリオも,その特殊仕様に依存する.性能と制御要件
利点:
精度と位置付け能力:ハイブリッドステップモーターは,1.8度または0.9度などの低ステップ角度で,細かいステップモーションのための高精度と位置付け能力を提供します.より正確な位置制御につながります.
高トルクと高速:ハイブリッドステップモーターは構造的に設計され,高い出力トルクを提供し,適切なドライバーとコントローラがあれば高速です.高トルクと高速運動の両方を要求するアプリケーションに適しています.
制御可能性とプログラム可能性:ハイブリッドステップモーターは,良い制御可能なオープンループ制御システムです.制御機によって動きの各ステップで正確に制御できます.高度にプログラム可能で制御可能な動きのシーケンス.
シンプルなドライブと制御:ハイブリッドステップモーターは,他のタイプのモーターと比較して比較的シンプルな駆動と制御回路を持っています.位置フィードバック装置 (例えば適切なドライバとコントローラによって直接制御できます.システム設計と設置を簡素化し,コストを削減します.
高い信頼性と安定性ハイブリッドステップモーターは,シンプルな構造,移動部品の数が少なく,ブラシのない設計により高い信頼性と安定性を有します.定期的な保守を必要としません.寿命が長い適切な使用と操作で安定した性能を提供します.
エネルギー効率と低騒音:ハイブリッドステップモーターはエネルギー効率が高く,比較的低功率で高い出力トルクを提供します. さらに,通常低騒音レベルを生成するために動作します.騒音感受性のあるアプリケーションで利点を与えます.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
