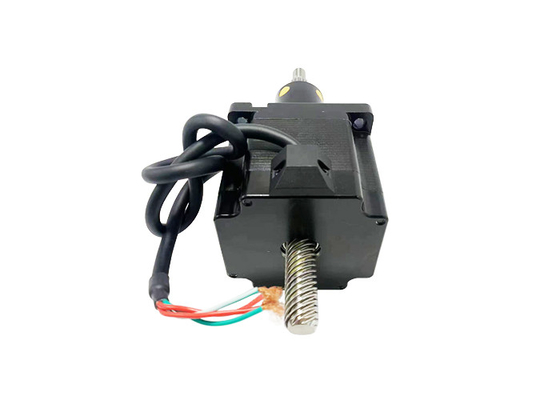

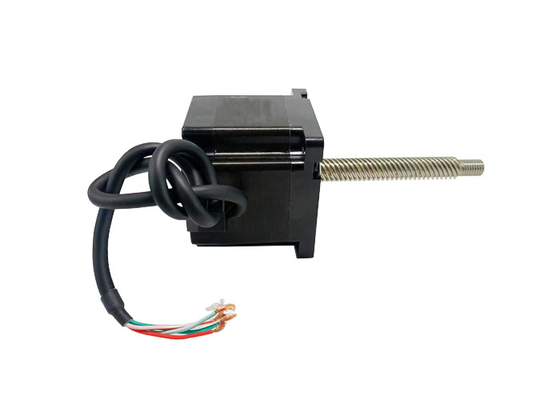

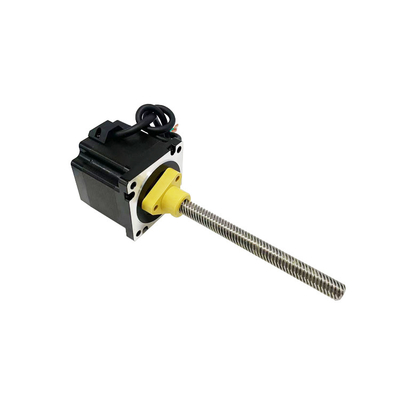

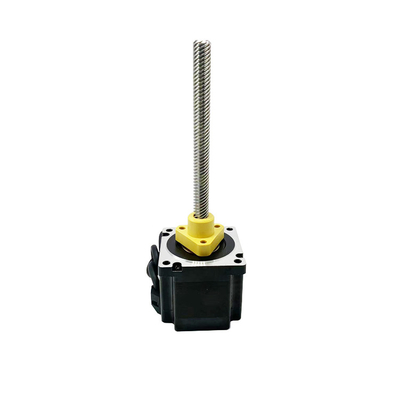

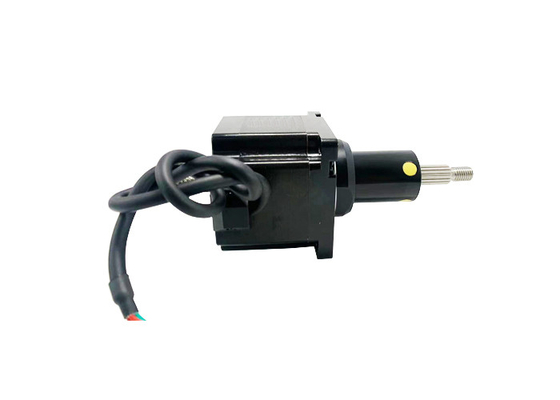

、4鉛両極、NEMA 34 （86mm）の雑種のステッピング モーター絶頂の鉛ねじ、低雑音、長い生命、formedical装置
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM86HSM |
| 最小注文数量 | 1Unit |
| 価格 | $100~$171/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 86mm | ステップ角度 | 1.8° |
|---|---|---|---|
| 電圧（v） | 3 / 4.8 | 現在の（a） | 6 |
| 抵抗（オーム） | 0.5 / 0.8 | インダクタンス（mH） | 4 / 8.5 |
| 導線 | 4 | 街 | 常州 |
製品の説明
ネマ34 (86mm) ハイブリッドステップモーター,双極型,4本軸,ACMEリードスクリュー,低騒音,長寿命,形状装置

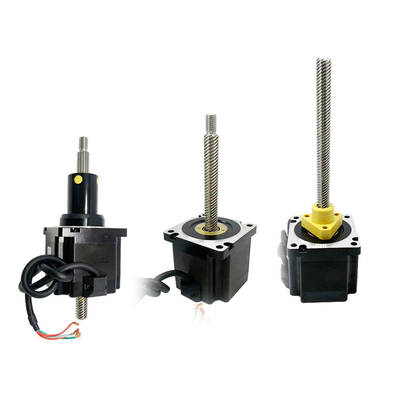

この86mmハイブリッドステップモーターは,外部駆動,横軸,横軸固定モーターの3種類で提供されています. 特定のニーズに応じて選択することができます.
ACMEのリードスクリューステップモーターは,リードスクリューを使用して,回転運動を線形運動に変換します.リードスクリューには直径とリードの様々な組み合わせがあります.異なるアプリケーション要件を満たすために.
リードスクリューステップモーターは,医療機器,通信機器など,精度の線形運動,低騒音,高コスト効率を必要とするアプリケーションで使用されます.
ThinkerMotionは,30Nから2400Nまでの負荷範囲で,リードスクリューステップモーター (NEMA8,NEMA11,NEMA14,NEMA17,NEMA23,NEMA24,NEMA34) の全範囲を提供し,3種類の (外部,キャプティブ,独占ではない)要求に応じて,スクリューの長さとスクリューの端,磁気ブレーキ,エンコーダー,反発ナッツなど,カスタマイズが処理され,リードスクリューも要求に応じてテフロンコーティングすることができます.
記述:
|
製品名 |
86mmハイブリッドステップモーター |
|
モデル |
VSM86HSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
3/4. 3/4. 3/4.8 |
|
電流 (A) |
6 |
|
抵抗 (オム) |
0.5/08 |
|
誘導力 (mH) |
4/8 でした5 |
| 鉛線 | 4 |
|
モーターの長さ (mm) |
76/114 |
| 環境温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧 /フェーズ (V) |
流動 /フェーズ (A) |
抵抗力 /フェーズ (Ω) |
誘導力 /フェーズ (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
鉛螺栓の仕様と性能パラメータ:
|
直径 (mm) |
鉛 (mm) |
ステップ (mm) |
自動ロック力をオフにする (N) |
| 15.875 | 2.54 | 0.0127 | 2000 |
| 15.875 | 3.175 | 0.015875 | 1500 |
| 15.875 | 6.35 | 0.03175 | 200 |
| 15.875 | 12.7 | 0.0635 | 50 |
| 15.875 | 25.4 | 0.127 | 20 |
注: 鉛螺栓の詳細については,私達に連絡してください.
VSM86HSM標準のモーター外輪図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
86mmハイブリッドステップモーターの標準キャプティブモーターの輪郭図:
注記:
リードスクリューの端でカスタマイズされた加工は実行可能です
|
ストロークS (mm) |
次元A (mm) |
サイズB (mm) | |
| L = 76 | L = 114 | ||
| 12.7 | 29.7 | 0 | 0 |
| 19.1 | 36.1 | 2.1 | 0 |
| 25.4 | 42.4 | 8.4 | 0 |
| 31.8 | 48.8 | 14.8 | 0 |
| 38.1 | 55.1 | 21.1 | 0 |
| 50.8 | 67.8 | 33.8 | 0 |
| 63.5 | 80.5 | 46.5 | 8.5 |
86mmハイブリッドステップモーター 標準型固定式モーターの輪郭図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
速度と推力曲線:
86シリーズ 76mm モーター長度 双極型 チョッパードライブ
100%の電流パルス周波数と推力曲線 (Φ15.88mmリードスクリュー)
86シリーズ 114mm モーター長度 双極型 チョッパードライブ
100%の電流パルス周波数と推力曲線 (Φ15.88mmリードスクリュー)
| 鉛 (mm) | 線形速度 (mm/s) | |||||||||
| 2.54 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 | 12.7 |
| 3.175 | 1.5875 | 3.175 | 4.7625 | 6.35 | 7.9375 | 9.525 | 11.1125 | 12.7 | 14.2875 | 15.875 |
| 6.35 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 | 31.75 |
| 12.7 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 | 63.5 |
| 25.4 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 | 127 |
試験条件:
ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
適用分野:
CNC 機械工具:86mmハイブリッドステップモーターは,高精度の加工作業を実現するために,切削ツールの動きと位置を制御するために,CNC機械工具に広く使用されています.
自動化装置:86mmハイブリッドステップモーターは,自動包装機,自動分類システム,自動生産ラインなど,様々な自動化機器で使用できます.動きと位置を制御するための.
3Dプリンタ:3Dプリンティングの分野では,ハイブリッドステップモーターの86mmが,プリントヘッドの位置と動きを制御して精密な印刷操作を実現するために使用されています.
医療機器:86mmハイブリッドステップモーターは,医療用注射ポンプ,医療ロボット,医療用スキャニング機器など,医療機器に広く使用され,正確な位置制御と運動制御を目的としています.
電気通信機器:86mmハイブリッドステップモーターは,通信アンテナの位置付けシステムなど,通信機器の正確な位置付けと制御に使用できます.光ファイバー機器の正確な制御.
繊維機械:繊維産業では,繊維プロセスの精度と安定性を確保するために,スピニングマシン,織機,その他の機器を制御するために86mmハイブリッドステップモーターを使用することができます.
ロボット86mmハイブリッドステップモーターは,工業ロボット,サービスロボット,コラボレーティブロボットなど,さまざまなロボットアプリケーションで,正確な動きと操作のために使用できます.
自動化倉庫システム:自動化倉庫と物流システムでは 86mmハイブリッドステップモーターを使用してコンベアベルト,エレベーター,スタッカーやその他の機器で物品の正確な位置付けと取り扱いを実現する.
利点:
スムーズで正確な動き:86mmハイブリッドステップモーターは,その固有のステップ解像度により,スムーズで正確な動きを達成することができます.これは正確な位置付けとスムーズな動きを可能にします.振動のリスクを軽減し,高品質なパフォーマンスを確保する.
低速で高いトルク:ハイブリッドステップモーターは,低速でも高いトルク出力を提供し,強い保持またはスタートトルクを必要とするアプリケーションに適しています.この特徴は,外力に対して位置を維持する必要がある状況において特に有利です.
ステップ解像度の幅が広い:86mm のハイブリッド ステップ モーター は ステップ の 解像度 を 幅広く 提供 し,動き を 精巧 に 制御 する こと が でき ます.マイクロ ステップ テクニック を 利用 し て,モーター は 各 ステップ を 小さい サブ ステップ に 分け ます.より円滑な動きと位置の精度を向上させる.
運転と制御が簡単:ハイブリッドステップモーターは,通常パルスと方向信号を使用したシンプルなドライブと制御アーキテクチャを持っています.制御システムに簡単に組み込める複雑性と開発時間を短縮します.
高い信頼性と耐久性86mm のハイブリッド ステップ モーター は,その 頑丈さ と 長寿命 で 知ら れ て い ます.それらは 温度 変動 や 機械 的 ストレスの よう な 厳しい 動作 条件 に 耐え ます.性能を損なうことなく.
費用対効果の良い解決策ハイブリッドステップモーターは,サーボモーターなどの他のモーション制御技術と比較して費用対効果の高いソリューションです.予算の考慮が重要なアプリケーションに適している.
汎用的な用途:86mmハイブリッドステップモーターはロボット工学,自動化,製造,3Dプリンティング,医療機器など様々な産業で応用されています精密な位置付けと制御を必要とする幅広いアプリケーションで使用できます.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
