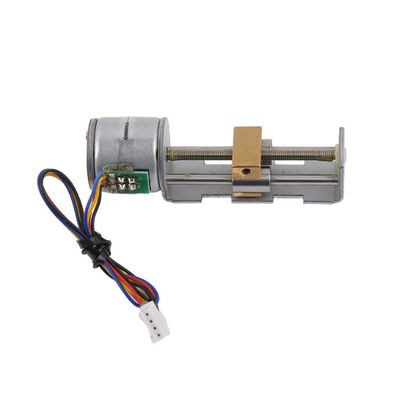

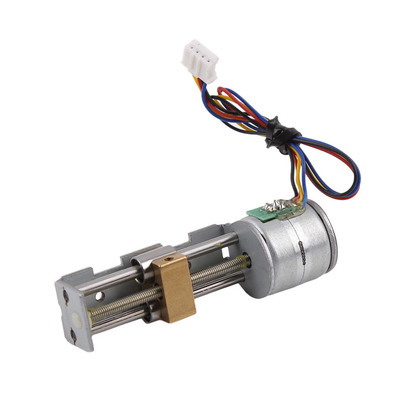

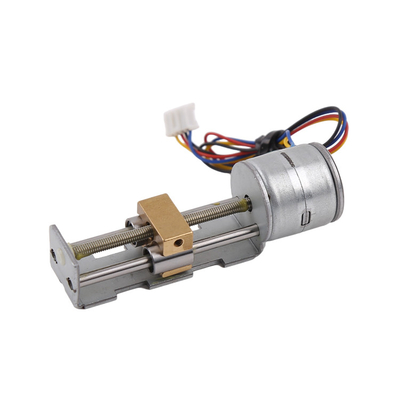

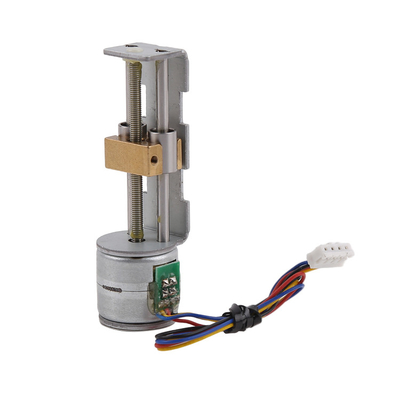

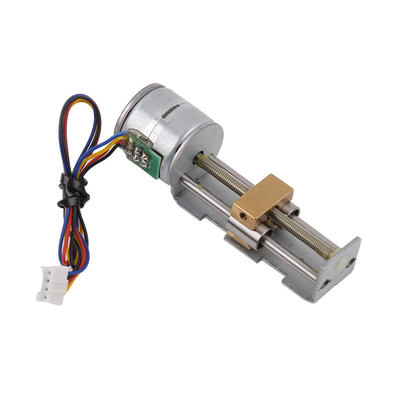

20mm直径の線形ステップモーターとM3リードスクリューブラススライダー 1.2KG推力
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | SM20-35L-T |
| 最小注文数量 | 1 ユニット |
| 価格 | $4.5-$15 |
| パッケージの詳細 | プロダクトは真珠の綿と詰まり、外側はカートンにある。 |
| 受渡し時間 | 試料の支払いの10~30日後 |
| 支払条件 | MoneyGram、ウェスタン・ユニオンのクレジット カード、T/T、L/C |
| 供給の能力 | 100000\ 単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モデルNO | SM20-35L-T | エンジンの種類 | スライダー付きの線形ステップモーター |
|---|---|---|---|
| 電圧の運転 | 12V DC | ステップアングル | 18°/step |
| 段階のNO | 2段階（両極） | ネジ式鉛 | M3*0.5P |
| コイル抵抗 | 20Ω±10%オム/相 ((20°C) | 最低注文量 | 1ユニット |
| ハイライト | 20mm 直線ステップモーター,銅スライダー 線形ステップモーター,1.2KG 推進力ステップモーター |
||
製品の説明
20mm直径 高精度線形ステップモーター M3リードスクリューブラススライダー 1.2KG推力
記述
これは直径20mmの 恒久磁石のステップモーターで 青銅のスライダーです
青銅スライダーはCNC製で 強い支えを与えるための 2重の線形ベアリングがあります
スライダの推力は1~1.2KG (~10~12N) で,推力はモーターのリードスクリューのピッチ,駆動電圧,駆動周波数に関連しています.
このモーターにはM3*0.5mmピッチのリードスクリューが使用されています.
スライダのトークは大きくなる. 動力電圧が上昇し,動力周波数が低下すると,スライダのトークは大きくなる.
モーターのストローク (移動距離) は35mmで,顧客がより短いサイズを望む場合,オプションとして21mmと63mmストロークもあります.
モーターのコネクタはP1.25mmピッチ,4ピンのコネクタです.お客様が他のピッチコネクタを必要とする場合は,カスタマイズして他のコネクタタイプに変更することができます.
パラメータ
| モデル番号 | SM20-35L-T |
| 駆動電圧 | 12V DC |
| コイル抵抗 | 20Ω±10%/相 |
| 段階番号 | 2段階 (双極性) |
| ステップアングル | 18°/ステップ |
| 推力 | 1~1.2kg |
| 脳卒中 | 35mm |
| 鉛螺栓 | M3*0.5P |
| ステップ長さ | 0.025mm |
| 刺激方法 | 2-2相刺激 |
| ドライブモード | 双極駆動 |
| 隔熱クラス | ローリングのEクラス |
| 動作温度範囲 | -0~+55°C |
カスタム型参照例
設計図
線形ステップモーターについて
線形ステップモーターは,回転運動を線形運動に変換するリードスクリューを有する.リードスクリューを持つステップモーターは線形ステップモーターとみなすことができる.
スライダー線形ステップモーターには,外駆動線形モーターの設計に基づいて,ブレーケット,スライダー,および支柱が追加されています.スライダーに反回転メカニズムを提供するスライダは線形でしか動かない
引導螺旋の引導は,そのピッチに等しくなり,モーターが1回転すると,スライダーが正確に1ピッチの距離を移動します.
例えば,モーターのステップアングルが18°である場合,一回転に20ステップが必要です.リードスクリューがM3*0.5Pである場合,ピッチは0.5mmであり,スライダーは1回転ごとに0.5mm移動します.
モーターのステップ長さは0.5/20=0.025mmである.これはモーターが1歩を踏み出すとき,スクリュー/スライダの線形運動は0.025mmであることを意味します.同じ直径とトルクを持つモーターでは,ステップの長さは速度が高速で 推力も小さくなります
線形ステップモータータイプ
適用する
モーターの速度は走行頻度によって決定され,負荷とは何の関係もない (ステップが減らない限り).
ステップモーターの高精度の速度制御により,ドライバーが制御するステップで,非常に正確な位置付けと速度制御を達成することができます.ステップモーターは,多くの精密な運動制御アプリケーションのための選択のモーターです.
線形ステップモーターは,以下に広く使用されています.
医療機器
カメラ機器
バルブ制御システム
試験器具
3Dプリンタ
CNC機械
そしてこれからも
カスタマイズサービス
モーターの設計は,顧客の要求に基づいて調整できます.
6mm,8mm,10mm,15mmと20mm直径のモーターを持っています
コイル抵抗/定数電圧:コイル抵抗は調節可能で,抵抗が高くなる場合,モーターの定数電圧は高くなります.
ブラケット設計/リードスクリュー長さ:お客様がブラケットを長/短にしたい場合,マウントホールのような特別なデザインで,調整できます.
PCB+ケーブル+コネクタ:PCBの設計,ケーブル長さ,コネクタピッチはすべて調整可能で,お客様が必要とする場合はFPCに交換することができます.
配送期間とパッケージ情報
検品の実施期間:
スタンダードモーター: 3日以内
ストックがない標準モーター: 15日以内
パーソナライズされた製品: 約25~30日 (パーソナライゼーションの複雑さに基づいて)
新しい模具を作るためのリードタイム:一般的に約45日
大量生産の配送時間:注文量に基づいて
パッケージ:
試料は,紙箱と泡スポンジで梱包され,エキスプレスで送られます
大量生産で,モーターは透明フィルム付きの波紋紙の箱に詰められています (航空輸送)
海上輸送の場合,製品はパレットに包装されます.
輸送方法
サンプルと航空輸送では,Fedex/TNT/UPS/DHLを使用します.(5~12日 宅急便の場合)
海上輸送では 運送代理人を用いて 上海港から運送します(45~70日,海上輸送の場合)
よくある質問
1製造業者ですか?
そう,私たちは製造会社で,私たちは主にステップモーターを生産しています.
2工場はどこですか? 工場を訪れましょうか?
私たちの工場は江苏州長州に位置しています.はい,私たちを訪ねて非常に歓迎します.
3無料のサンプルを 提供できますか?
無料のサンプルは 提供しません 顧客は 無料のサンプルを 公平に扱わないでしょう
4送料は誰が払うの? 送料口座を使ってもいいですか?
顧客は送料を支払う.我々は送料を引用します.
運送方法が安い/便利だと思うなら,運送口座を使えます.
5MOQは? 1台注文できますか?
MOQは無いし 注文できるのは1枚だけ
テスト中にモーターが壊れたら 備品を用意しましょう
6新しいプロジェクトを 開発中です カスタマイズサービスも 提供できますか?
ステップモーター業界で 20年以上の経験があります.
私たちは多くのプロジェクトを開発し,設計図から生産まで 完全なセットのカスタマイズを提供することができます.
ステップモーターのプロジェクトのためにいくつかのアドバイス / 提案を与えることができます.
機密事項が心配なら 契約書に署名できます
7運転手を売ってるのか 製造してるのか
ドライバーは売ってるが 試料用で 量産用じゃない
ドライバーは作らない ステップモーターだけ
