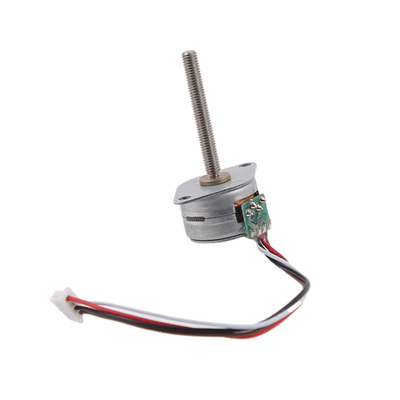

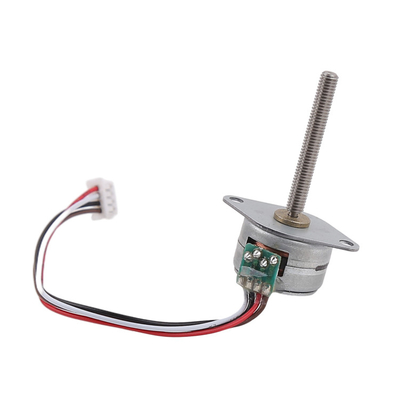

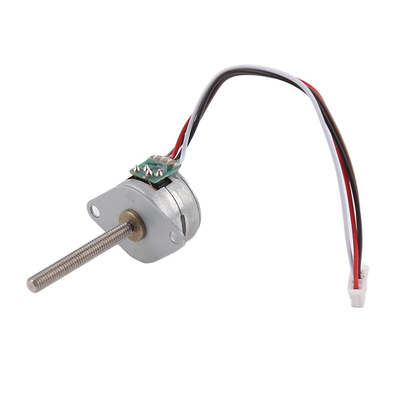

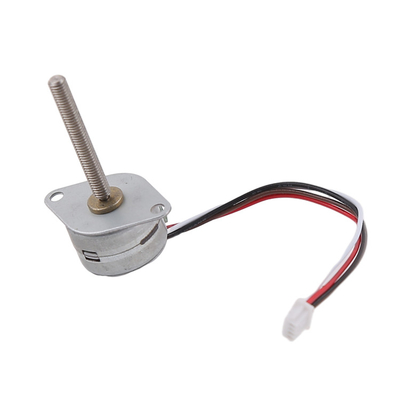

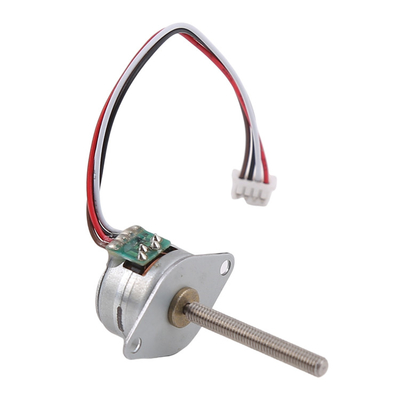

15by マイクロステッププロモーター 2相4ワイヤ 18度永久磁石ステップモーター
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xモデルNO | VSM1519 | 段階 | 22 について |
---|---|---|---|
電流/相 | 0.2A | 定数電圧 | 5.0V |
コイル抵抗 | 40Ω±10% | 義理の天使 | 18 |
モーター重量 | 6G | 証明 | RoHS |
記述
VSM1519は,精密なマイクロステップモーターです.その出力は,線形運動を行い,推力を発生するために,M3スクリューを使用します.直接アクチュエーターとして利用可能で,顧客が要求するアクションを達成する.
ステップモーターの基本的な角度は18度であり,モーターは毎週20ステップを実行します. したがって,移動解像度は,正確な制御を達成するために,0.025mmに達することができます
モーター入力部品のアイコンは軽いですが,顧客の要求に応じてFPCケーブル,PCBおよび他の形に変更することができます
顧客のニーズを満たすための 対応する駆動システムを完成させることができます!
マイクロモーターの設計,開発,生産に 10 年以上の経験がありますので,お客様の特別なニーズに応じて製品を開発・設計することができます!
お客様の要求は私たちの努力の方向です, 連絡してください.
パラメータ
製品名 | 15mm マイクロステップモーター |
モデル | VSM1519 |
マックス 開始頻度 | 500 PPS min (AT 3.0 V DC) |
マックス スローイング頻度 | 560 PPS (AT 3.0 V DC) |
トークを引っ張る | 5gf-cmmin (AT 200PPS, 3.0V DC) |
引き出力 トーク | 6gf-cmmin (AT 200 PPS, 3.0V DC) |
隔熱クラス | E クラス コイル |
断熱強度 | 100V AC 1秒間 |
断熱耐性 | 50MΩ (DC 500V) |
動作温度範囲 | -15~+55 °C |
OEM&ODMサービス | 入手可能 |
設計図
同じタイプの例
ミニチュアステップモータートルク図について
適用について マイクロステップモーター
マイクロステップモーターは,通常, 18 度ステップアングルがあります.
つまり1回転に20歩かかるということです
モーターのステップアングルはステータルの内部設計に関連しています.
モーターのトークは その大きさに関係しています 電気自動車は
適正な走行周波数で,定位電圧で,モーターの直径とトルクとの関係が示されています.
6mmモーター:約1g*cm
8mmモーター:約3g*cm
10mmモーター:約5g*cm
15mm モーター: 約15g*cm
20mmモーター:約40g*cm
適用する
モーターの速度は走行頻度によって決定され,負荷とは何の関係もない (ステップが減らない限り).
ステップモーターの高精度の速度制御により,ドライバーが制御するステップで,非常に正確な位置付けと速度制御を達成することができます.ステップモーターは,多くの精密な運動制御アプリケーションのための選択のモーターです.
カスタマイズサービス
モーターの設計は,顧客の要求に基づいて調整できます.
6mm,8mm,10mm,15mmと20mm直径のモーターを持っています
コイル抵抗/定数電圧:コイル抵抗は調節可能で,抵抗が高くなる場合,モーターの定数電圧は高くなります.
ブラケット設計/リードスクリュー長さ:お客様がブラケットを長/短にしたい場合,マウントホールのような特別なデザインで,調整できます.
PCB+ケーブル+コネクタ:PCBの設計,ケーブル長さ,コネクタピッチはすべて調整可能で,お客様が必要とする場合はFPCに交換することができます.
配送期間とパッケージ情報
検品の実施期間:
スタンダードモーター: 3日以内
ストックがない標準モーター: 15日以内
パーソナライズされた製品: 約25~30日 (パーソナライゼーションの複雑さに基づいて)
新しい模具を作るためのリードタイム:一般的に約45日
大量生産の配送時間:注文量に基づいて
パッケージ:
試料は,紙箱と泡スポンジで梱包され,エキスプレスで送られます
大量生産で,モーターは透明フィルム付きの波紋紙の箱に詰められています (航空輸送)
海上輸送の場合,製品はパレットに包装されます.
輸送方法
サンプルと航空輸送では,Fedex/TNT/UPS/DHLを使用します.(5~12日 宅急便の場合)
海上輸送では 運送代理人を用いて 上海港から運送します(45~70日,海上輸送の場合)
よくある質問
1製造業者ですか?
そう,私たちは製造会社で,私たちは主にステップモーターを生産しています.
2工場はどこですか? 工場を訪れましょうか?
私たちの工場は江苏州長州に位置しています.はい,私たちを訪ねて非常に歓迎します.
3無料のサンプルを 提供できますか?
無料のサンプルは 提供しません 顧客は 無料のサンプルを 公平に扱わないでしょう
4送料は誰が払うの? 送料口座を使ってもいいですか?
顧客は送料を支払う.我々は送料を引用します.
運送方法が安い/便利だと思うなら,運送口座を使えます.
5MOQは? 1台注文できますか?
MOQは無いし 注文できるのは1枚だけ
テスト中にモーターが壊れたら 備品を用意しましょう
6新しいプロジェクトを 開発中です カスタマイズサービスも 提供できますか?
ステップモーター業界で 20年以上の経験があります.
私たちは多くのプロジェクトを開発し,設計図から生産まで 完全なセットのカスタマイズを提供することができます.
ステップモーターのプロジェクトのためにいくつかのアドバイス / 提案を与えることができます.
機密事項が心配なら 契約書に署名できます
7運転手を売ってるのか 製造してるのか
ドライバーは売ってるが 試料用で 量産用じゃない
ドライバーは作らない ステップモーターだけ
よく 聞かれる 質問
1ステップモーターのドライバーは,4つのワイヤーで,どのように使用するか?
4相6ワイヤモーターでは 蛇口の中央にある2本のワイヤが吊り残され 残りの4本のワイヤは ドライバに接続されます
2ステップモーターによる熱発生の合理的な範囲:
モーターの熱発生が許容される程度は,主にモーターの内部保温レベルに依存します.内部保温は高温 (130度以上) にのみ破壊されます.内部温度が130度を超えない限りこの時点で表面温度は90°C以下になります.したがって,ステップモーターの表面温度は70~80°Cで正常です.簡単な温度測定方法 有用点温度計手で触れることができますが,約70〜80度,数滴の水はすぐに蒸発,90度以上です.
