15 度ステップモーター PM 25mm シャフトを通るモーター直径 25mm 医療機器のための
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM25B-24S |
| 最小注文数量 | 1ユニット |
| 価格 | $15~$37/Unit |
| パッケージの詳細 | プロダクトは真珠の綿と詰まり、外側はカートンにある。 |
| 受渡し時間 | 10~30日後にサンプル支払いを受け取る |
| 支払条件 | MoneyGram、ウェスタン・ユニオンのクレジット カード、T/T、L/C |
| 供給の能力 | 100000\ 単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| エンジンの種類 | 永久磁石線形ステップモーター | シャフトの設計 | 貫通軸 |
|---|---|---|---|
| ステップアングル | 15°/ステップ | 鉛ねじピッチ | 0.6096mm |
| モーター直径 | 25mm | コイル抵抗 | 70Ω/phase |
製品の説明
VSM25B-24S 15° ステップアングル PM 軸を通るトラペゾイドスクリュー線形ステップモーター
記述:
VSM25B-24Sは25mm直径の線形ステップモーター.
3種類のシャフトがあります ランスルーシャフト キャプティブシャフト 外部駆動
7.5°のギア比率も選択できます. この角度は,
ステップ長さは0.0254mmで モーターが1ステップを踏み出すとき リードスクリューは0.0254mmを移動します
ステップアングルはリードスクリューの起動によって決定されます.
より多くのスタートで リードスクリューのリードは大きくなり リードスクリューは速く移動し リードスクリューの推力は小さくなります
シングルスタート,2スタート,4スタートで リードスクリューのピッチは0.6096mmです
このモーターのリードスクリューリードは0.6096mmで 単発です
標本を注文する前に鉛の螺栓の種類と鉛を確認してください.
パラメーター:
| モデル番号 | VSM25B-24S |
| シャフトタイプ | シャフトを通る |
| ステップアングル | 15° |
| 電圧 | 12V DC |
| コイル抵抗 | 70Ω |
| 鉛螺栓 | 0.6096mm (シングルスタート) |
| ステップ長さ | 0.0254mm/ステップ |
| 脳卒中 | 52mm (調節可能) |
| 純重量 | 約50グラム |
設計図:

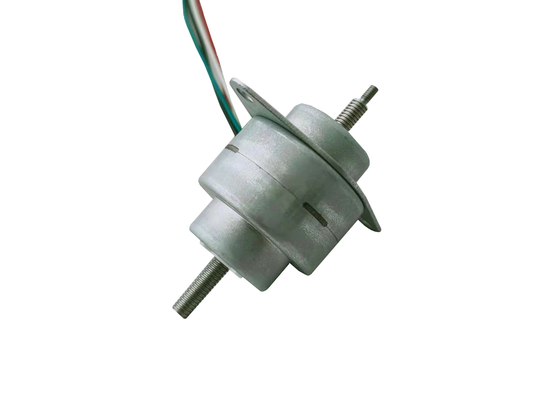

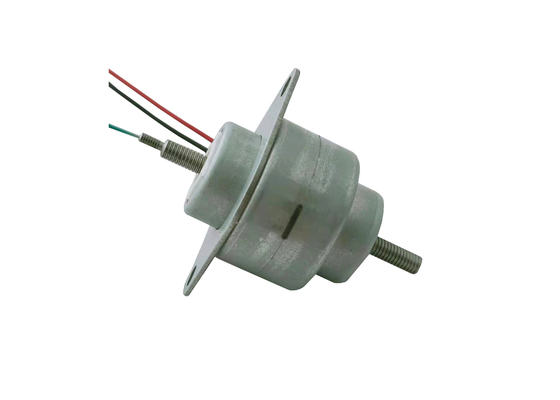

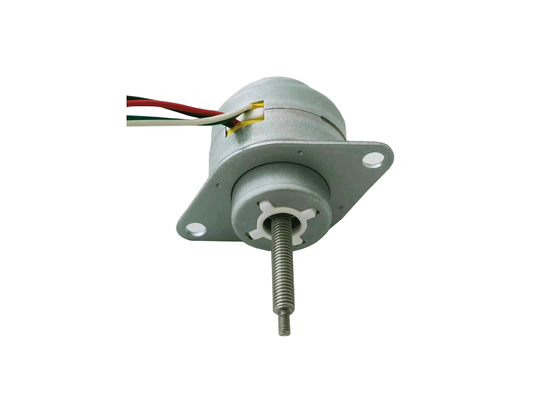

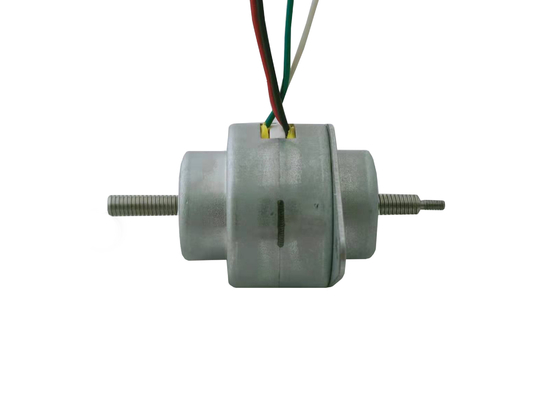

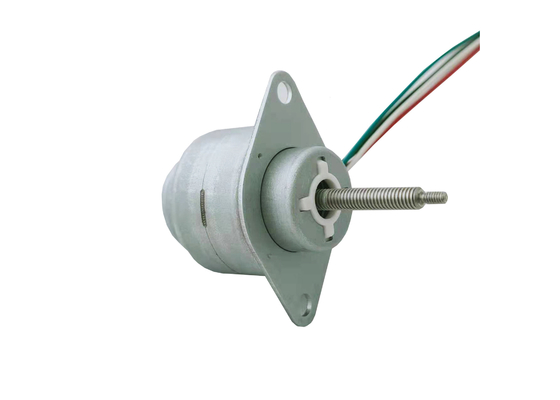

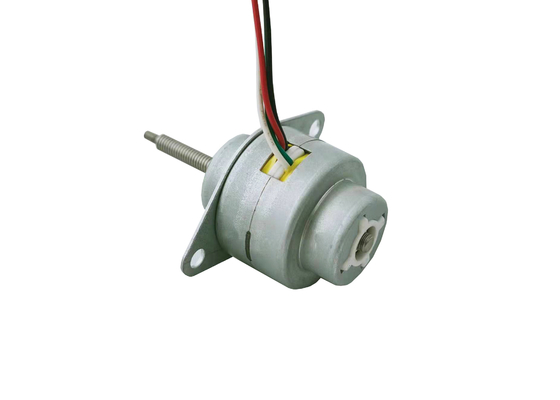

製品表示:
線形ステップモーターについて
デザインは違う
キャプティブ・シャフト (固定・シャフト):リード・スクリューは回転を許されない.上下を移動するだけで,線形モーター運動を行うことができる.
ランスルーシャフト (通行シャフト): リードスクリューは回転時に上下移動することができます.リードスクリューが固定され,回転を許さない場合,リードスクリューは上下移動し,適切に動作できます.
外部駆動 (ナッツ付き): リードスクリューは固定されており,上下移動することはできません.それは回転しかできません.そしてリードスクリューに上下移動するためのナッツがあります.
リードスクリューとステップの長さについて
15°と7.5°の 2種類のステップアングルがあります. 15°のステップアングルを持つモーターは1ターンに24ステップ,そして7.5°のステップアングルを持つモーターは1ターンに48ステップかかります.
シングル・スタート/ダブル・スタートと4つのスタートがあります
傾きは同じです 0.6096mm
リード・スクリュー・リード=スタート*ピッチ
鉛は2*0.6096=1.2192mmです. 鉛は2*0.6096=1.2192mmです. 鉛は2*0.6096=1.2192mmです.
モーターのステップ長さは,モーターが1ステップを踏み出すとき,リードスクリュー/ノットが移動する距離です.
モーターのステップ長さ=各ターンにおけるリードスクリューリード/ステップ
例えば2つの起動のリードスクリューでは ステップアングルは7.5°です
ステップ長=リード/24=1.2192/24=0.0508mm/ステップ
推力について
推進力は,運転手の周波数とリードスクリューのリード,ステップアングル,モーターのサイズに関連しています.
エンジンが大きければ大きいほど 推力も大きい
低周波になるとモーターの回転が遅くなり 推力は大きくなります
ロープのスライドはより低く,推力はより大きい.
7.5度のステップアングルは 15度の推力よりも高いでしょう.
ステップモーターの用途:
ステップモーターは精密制御に使用され,医療機器,3Dプリンター,工業精密制御,自動化機器などに広く使用されています.
ステップモーターは,精密な制御と回転/線形運動を必要とするすべてのメカニズムで使用できます.
ステップモーターの利点
ステップモーターは,閉ループエンコーダー / フィードバックシステムなしで正確に制御することができます. また,彼らは電気刷毛がない.電磁気干渉や電気の火花の問題はありません.ブラシ付きモーター/ブラシなしモーターを入れ替えます.
ステップモーターは運転手によって簡単に制御され,この特徴は精密な制御の分野で重要な地位を確立します.
1精密な制御が可能 プログラム可能
2電磁気干渉と電気の火花なし
3サイズも小さい
4合理的な価格
5低騒音
6. 長い使用寿命
梱包と輸送情報:
紙箱の中に泡スポンジでサンプルを詰めます.
大量生産では紙箱に詰めます
海上輸送 (大量生産) の場合,紙箱はパレットに詰め込まれます.
運送時間:
エクスプレス (DHL/UPS/Fedex/TNT): 5~12 日
4PX エクスプレス: 10~20日
海上輸送:40~60日 (異なる国によって異なります)
