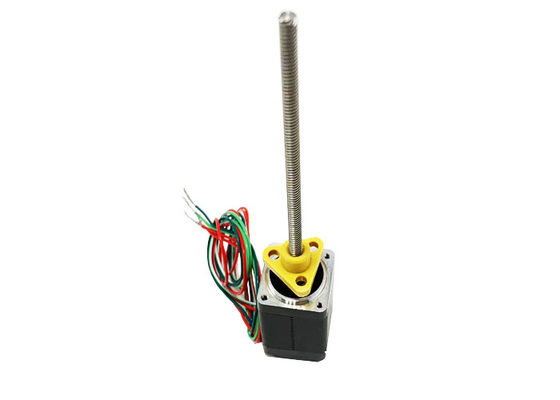

20mm 2.5V 2相外部ドライブリードスクリュー医療機器用ハイブリッドリニアステッピングモーター
| Place of Origin | China |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| Model Number | VSM20HS30-C2-0254-100-01 |
| Minimum Order Quantity | 1Unit |
| 価格 | $32.8~$45.7/Unit |
| Packaging Details | Standard export package, or can be customized |
| Delivery Time | 15-30 work days |
| Payment Terms | Western Union, T/T, L/C, MoneyGram |
| Supply Ability | 1000000 Units/year |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| Motor size | 20mm | Voltage/Phase | 2.5 / 6.3V |
|---|---|---|---|
| Current/Phase | 0.5A | Resistance/Phase | 5.1 / 12.5Ω |
| Inductance/Phase | 1.5 / 4.5mH | Number of lead wires | 4 |
| Rotor inertia | 2 g·cm² | city | Changzhou |
製品の説明
20mm 2.5V 2相外部ドライブリードスクリュー医療機器用ハイブリッドリニアステッピングモーター
Nema 8 (20mm) ハイブリッド ステッピング モーター、バイポーラ、4 リード、低ノイズ、長寿命、高性能、CE および RoHS 認定。
VSM20HS30-C2-0254-100-01 標準外部駆動モーター 外形図：
説明:
|
商品名 |
20mm 外部駆動ハイブリッドステッピングモーター |
|
モデル |
VSM20HS30-C2-0254-100-01 |
|
タイプ |
ハイブリッドステッピングモーター |
|
ステップ角度 |
1.8° |
|
電圧(V) |
2.5 / 6.3 |
|
電流(A) |
0.5 |
|
抵抗 (オーム) |
5.1 / 12.5 |
|
インダクタンス (mH) |
1.5 / 4.5 |
| リード線 | 4 |
|
保持トルク(Nm) |
0.02 / 0.04 |
|
モーター長さ(mm) |
30 / 42 |
| 周囲温度 | -20℃～+50℃ |
| 温度上昇 | 最大80K |
| 絶縁耐力 | 最大1mA@ 500V、1KHz、1秒 |
| 絶縁抵抗 | 100MΩ以上@500Vdc |
認証:
電気的パラメータ:
| モーターサイズ |
電圧/ 段階 (V) |
現在/ 段階 (A) |
抵抗/ 段階 (Ω) |
インダクタンス/ 段階 (mH) |
の数 リード線 |
ローター慣性 (g.cm2) |
保持トルク (Nm) |
モーター長さL （んん） |
| 20 | 2.5 | 0.5 | 5.1 | 1.5 | 4 | 2 | 0.02 | 30 |
| 20 | 6.3 | 0.5 | 12.5 | 4.5 | 4 | 3 | 0.04 | 42 |
一般的な技術パラメータ:
| ラジアルすきま | 0.02mm Max（荷重450g） | 絶縁抵抗 | 100MΩ@500VDC |
| アキシアルすきま | 0.08mm Max（荷重450g） | 絶縁耐力 | 500VAC、1mA、1秒@1KHZ |
| 最大ラジアル荷重 | 15N（フランジ面より20mm） | 絶縁クラス | クラスB (80K) |
| 最大アキシアル荷重 | 5N | 周囲温度 | -20℃～+50℃ |
ネジ仕様：
| 送りねじ径(mm) | リード(mm) | ステップ(mm) | 電源オフセルフロック力(N) |
| 3.5 | 0.6096 | 0.003048 | 80 |
| 3.5 | 1 | 0.005 | 40 |
| 3.5 | 2 | 0.01 | 10 |
| 3.5 | 4 | 0.02 | 1 |
| 3.5 | 8 | 0.04 | 0 |
トルク-周波数曲線:
試験条件：
チョッパー駆動、ハーフマイクロステッピング、駆動電圧24V
応用分野:
医療機器：20mm 外部駆動ハイブリッド ステッピング モーターは、医療用注射器、輸液ポンプ、呼吸器などの医療機器の分野で広く使用されています。高精度かつ低ノイズの特性により、医療機器の安全性と安定性を確保できます。
実験器具:20mm アウトドライブ ハイブリッド ステッピング モーターは、自動分析装置、液体クロマトグラフ、ガスクロマトグラフなどの実験用機器でも一般的に使用されています。高い精度と制御性により、実験結果の精度と安定性を確保できます。
視覚光学機器:視覚光学機器の分野では、20mm アウトドライブ ハイブリッド ステッピング モーターがオートフォーカス レンズ、ビデオ カメラ、望遠鏡などの機器で高精度のフォーカシングおよびトラッキング機能を実現するためによく使用されています。
半導体：20mmアウトドライブハイブリッドステッピングモーターは、半導体製造装置、ウェーハカッター、半導体パッケージング装置などの半導体装置でも広く使用されています。高い精度と制御性により、半導体製造プロセスの精度と安定性を確保します。
コミュニケーション：通信分野では、20mm外部駆動ハイブリッドステッピングモーターが光ファイバー通信機器や衛星通信機器などの通信機器によく使用されています。高精度かつ低ノイズの特性により、通信機器の伝送品質と安定性を確保できます。
新しいエネルギー:新エネルギー分野では、20mmアウトドライブハイブリッドステッピングモーターは、ソーラートラッカーやソーラーコレクターなどの太陽光発電設備によく使用されています。その高精度と制御により、通信機器の伝送品質と安定性を確保できます。その高い精度と制御性により、太陽光発電設備の効率と安定性を確保できます。
モーターの選択要件:
►移動・取付方向
►負荷要件
►脳卒中要件
►端部加工要件
►精度要件
►エンコーダーのフィードバック要件
►手動調整の要件
►環境要件
