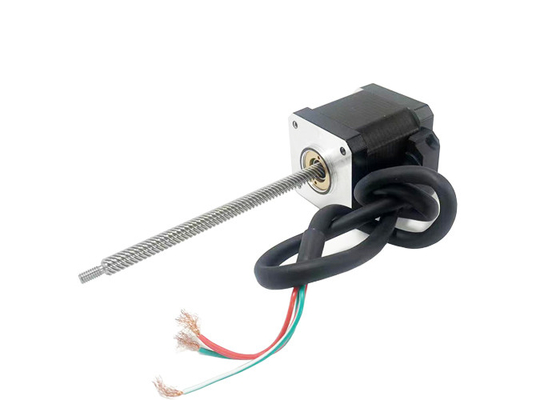

、4鉛両極、NEMA 17 （42mm）の雑種のステッピング モーター絶頂の鉛ねじ、ステップ角度1.8°の長い生命、高性能。
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM42HSM |
| 最小注文数量 | 1Unit |
| 価格 | $24~$68/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 42mm | ステップアングル | 1.8° |
|---|---|---|---|
| 電圧 (V) | 2.6/2/25 | 電流 (A) | 1.5/25 |
| 抵抗（オーム） | 1.8 / 0.8/1 | インダクタンス（mH） | 1.8/2.8/ 4.6 |
| 鉛線 | 4 | 街 | 常州 |
製品の説明
ネマ17 (42mm) ハイブリッドステップモーター,双極型,4本軸,ACMEリードスクリュー,ステップアングル1.8°,長寿命,高性能.

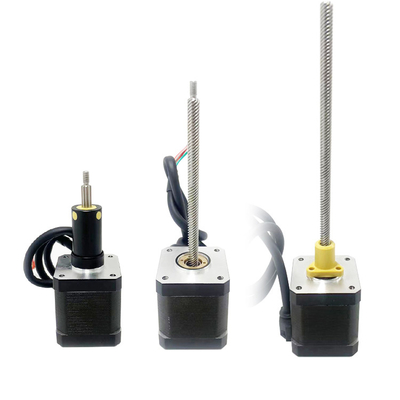

この42mmハイブリッドステップモーターは,外部駆動,透向軸,透向固定軸の3種類で提供されています.あなたはあなたの特定のニーズに応じて選択することができます.
記述:
|
製品名 |
42mmハイブリッドステップモーター |
|
モデル |
VSM42HSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
2/2.6/33 |
|
電流 (A) |
1.5/25 |
|
抵抗 (オム) |
0.8 / 1.8 / 22 |
|
誘導力 (mH) |
1.8/2.8/46 |
| 鉛線 | 4 |
|
モーターの長さ (mm) |
34/48/46 |
| 周囲の温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧 /フェーズ (V) |
流動 /フェーズ (A) |
抵抗力 /フェーズ (Ω) |
誘導力 /フェーズ (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
鉛螺栓の仕様と性能パラメータ:
|
直径 (mm) |
鉛 (mm) |
ステップ (mm) |
自動ロック力をオフにする (N) |
| 6.35 | 1.27 | 0.00635 | 150 |
| 6.35 | 3.175 | 0.015875 | 40 |
| 6.35 | 6.35 | 0.03175 | 15 |
| 6.35 | 12.7 | 0.0635 | 3 |
| 6.35 | 25.4 | 0.127 | 0 |
注: 鉛螺栓の詳細については,私達に連絡してください.

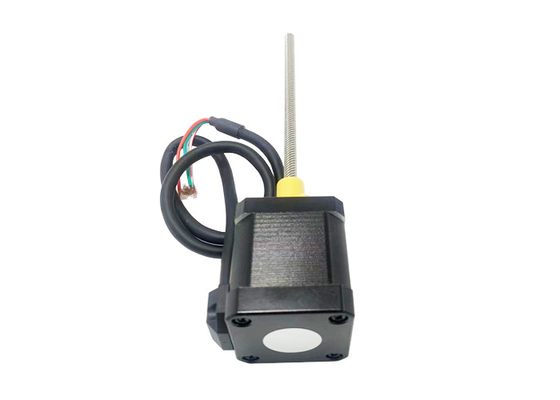

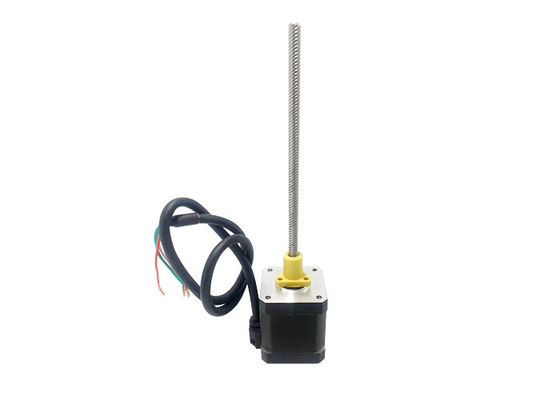

VSM42HSM 標準的な外部モーターの輪郭図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です

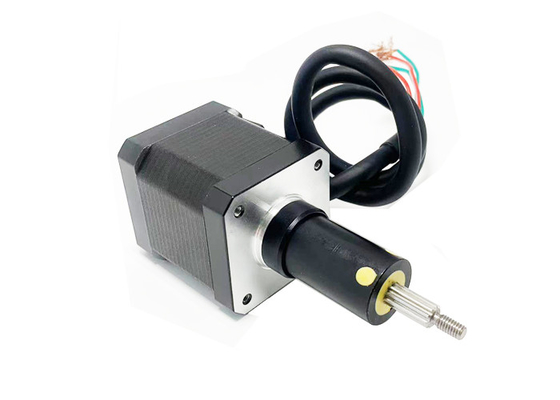

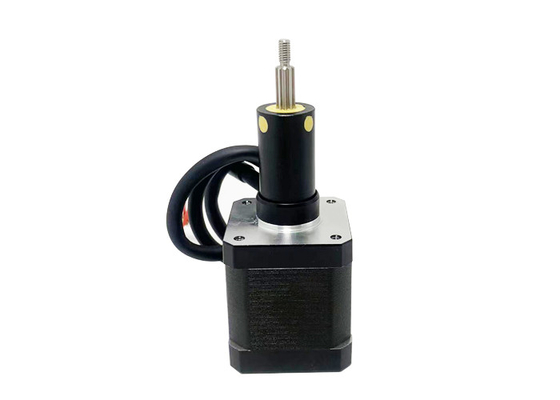

42mmハイブリッドステップモーターの標準キャプティブモーターの輪郭図:
注記:
リードスクリューの端でカスタマイズされた加工は実行可能です
|
ストロークS (mm) |
次元A (mm) |
サイズB (mm) | |||
| L = 34 | L = 40 | L = 48 | L = 60 | ||
| 12.7 | 20.6 | 6.4 | 0.4 | 0 | 0 |
| 19.1 | 27 | 12.8 | 6.8 | 0 | 0 |
| 25.4 | 33.3 | 19.1 | 13.1 | 5.1 | 0 |
| 31.8 | 39.7 | 25.5 | 19.5 | 11.5 | 0 |
| 38.1 | 46 | 31.8 | 25.8 | 17.8 | 5.8 |
| 50.8 | 58.7 | 44.5 | 38.5 | 30.5 | 18.5 |
| 63.5 | 71.4 | 57.2 | 51.2 | 43.2 | 31.2 |

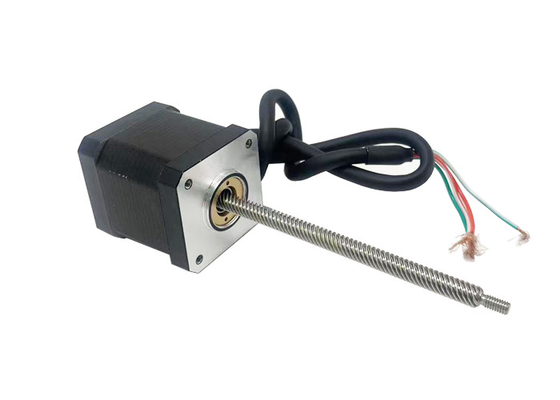

42mmハイブリッドステップモーター 標準型固定式モーターの輪郭図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
速度と推力曲線:
42シリーズ 34mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線 (Φ6.35mmリードスクリュー)
42シリーズ 40mmモーター長度 双極型ヘリコプター駆動
100%の電流パルス周波数と推力曲線 (Φ6.35mmリードスクリュー)
| 鉛 (mm) | 線形速度 (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
試験条件:
ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
42シリーズ 48mm モーター長度 双極型 チョッパードライブ
100%の電流パルス周波数と推力曲線 (Φ6.35mmリードスクリュー)
42シリーズ 60mmモーター長度 双極型ヘリコプター駆動
100%の電流パルス周波数と推力曲線 (Φ6.35mmリードスクリュー)
| 鉛 (mm) | 線形速度 (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 3.175 | 3.175 | 6.35 | 9.525 | 12.7 | 15.875 | 19.05 | 22.225 | 25.4 | 28.575 |
| 6.35 | 6.35 | 12.7 | 19.05 | 25.4 | 31.75 | 38.1 | 44.45 | 50.8 | 57.15 |
| 12.7 | 12.7 | 25.4 | 38.1 | 50.8 | 63.5 | 76.2 | 88.9 | 101.6 | 114.3 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 177.8 | 203.2 | 228.6 |
試験条件:
ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
適用分野:
自動化装置:42mmハイブリッドステップモーターは,自動包装機,自動生産ライン,機械工具,印刷機器を含むさまざまな自動化機器に広く使用されています.彼らは正確な位置制御と高いトルク出力を提供し,精密な動きと信頼性のための自動化機器の要件を満たす.
3Dプリンター:42mmハイブリッドステップモーターは3Dプリンターにおいて重要な役割を果たし,高精度な位置制御のために印刷ヘッドを駆動し,正確な印刷操作を実現するために使用されます.これらのモーターは,良い位置付け精度と信頼性を提供3Dプリンターの性能と印刷品質を向上させるのに役立ちます.
医療機器:42mmハイブリッドステップモーターは,医療機器に広く使用されています.例えば,医療イメージング機器 (例えば,CTスキャナー,X線機器),これらのモーターは,回転プラットフォームと動くパーツを制御するために使用されます.さらに,手術用ロボット,注射器,自動サンプル処理などの医療機器の正確な位置制御に使用されています.
ロボット42mmハイブリッドステップモーターはロボット工学において重要な役割を果たし,高度な位置制御とトルク出力を提供するロボットの関節を動かすのに使用することができる.ロボットの応用には,産業用ロボットも含まれる.医療ロボットです
自動車:42mmハイブリッドステップモーターは,自動車機器に応用されている.自動車内の様々な制御システム,例えば自動車座席調整,窓の引き上げおよび降ろし,鏡の調節これらのモーターは高精度な位置制御と信頼性の高いパフォーマンスを提供し,自動車機器の適切な動作を保証します.
スマートホームと消費者電子機器:42mmハイブリッドステップモーターは,スマートホームや消費者電子機器で使用される.スマートドアロック,カメラヘッド,スマートカーテン,ロボット掃除機などのデバイスで使用することができます.正確な位置制御と運動機能を提供するために.
上記の用途に加えて,42mmハイブリッドステップモーターは,繊維機器,セキュリティ監視システム,ステージ照明制御,精密な位置制御と信頼性の高いパフォーマンスを要求する他の領域総合的に 42mm のハイブリッドステップモーターは,複数の産業で幅広い用途があります.
利点:
低速でのトルク:42mmハイブリッドステップモーターは,低速で優れたトルク性能を示しています.彼らは高い保持トルクを生成することができ,非常に低速でもスムーズに起動し動作することができます.この特性により,正確な制御とゆっくりとした動きを必要とするアプリケーションに適していますロボットや自動化機器や医療機器などです
定位精度:この モーター は 高い 位置 定位 精度 を 提供 し て い ます.細かい ステップ 解像度 の ため に は,正確 な 位置 定位 と 精密な 運動 制御 が でき ます.精密な位置付けを必要とするアプリケーションでは非常に重要です3Dプリンター,ピック・アンド・プレイス・システムなどです
自動ロック能力:ハイブリッドステップモーターは,電力を消費せずに位置を維持できるため, 巻き込みが電力を供給していないときに自動ロックする能力を持っています.電源が使えない状態を保持する必要があるアプリケーションでは有利ですロボット・アームやポジショナーなどです
費用対効果:42mmハイブリッドステップモーターは,多くのアプリケーションに費用対効果の高いソリューションを提供します.サーボモーターなどの他のタイプのモーターと比較して,一般的により手頃です.制御システムのシンプルさとフィードバックセンサーの欠如がコスト効率を高めます.
動作速度の幅が広い:これらのモーターは,非常に低い速度から比較的高い速度まで,幅広い速度で動作することができます.彼らは良い速度制御を提供し,スムーズな加速と減速を達成することができます.速度制御におけるこの柔軟性により,異なる速度要件を持つアプリケーションに適しています..
コンパクトサイズ:42mmの形状はステップモーターにとって比較的コンパクトなサイズです.これは,コンパクトで軽量な設計を必要とするスペースが限られたアプリケーションや機器に統合することを容易にする.
信頼性と長寿性ハイブリッドステップモーターは,信頼性と耐久性で知られています.それらは,最小限の保守要件で,長期間にわたって継続的に動作するように設計されています.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
