、4鉛両極、NEMA 23 （57mm）の雑種のステッピング モーター絶頂の鉛ねじ、低雑音、長い生命、高性能。
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM57HSM |
| 最小注文数量 | 1Unit |
| 価格 | $40~$94/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 57mm | ステップ角度 | 1.8° |
|---|---|---|---|
| 電圧（v） | 2.3 / 3/3.1/3.8 | 現在の（a） | 3/4 |
| 抵抗（オーム） | 0.75 / 1/0.78/0.95 | インダクタンス（mH） | 2.5 / 4.5/3.3/4.5 |
| 導線 | 4 | 街 | 常州 |
製品の説明
ネマ23 (57mm) ハイブリッドステップモーター 双極型 4本軸 ACMEリードスクリュー 低騒音 長寿命 高性能
この 57mm のハイブリッド ステップ モーター は,外駆動型,横軸型,横軸型 の 3 種類 に 提供 さ れ ます. 特定の 必要 に 応じ て 選択 でき ます.
このモーターは 20mm, 28mm, 35mm, 42mm, 57mm, 86mmのサイズで提供されています
ステップ長さ 0.001524mm~0.127mm
性能 最大推力 240kg,低温上昇,低振動,低騒音,長寿命 (最大500万サイクル),高い位置付け精度 (最大 ±0.01mm)
記述:
|
製品名 |
57mmハイブリッドステップモーター |
|
モデル |
VSM57HSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
23 / 3 / 3.1 / 38 |
|
電流 (A) |
3/4 |
|
抵抗 (オム) |
00.75 / 1 / 0.78 / 095 |
|
誘導力 (mH) |
20.5 / 4.5 / 3.3 / 45 |
| 鉛線 | 4 |
|
モーターの長さ (mm) |
45 / 55 / 65 / 75 |
| 環境温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧 /フェーズ (V) |
流動 /フェーズ (A) |
抵抗力 /フェーズ (Ω) |
誘導力 /フェーズ (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
鉛螺栓の仕様と性能パラメータ:
|
直径 (mm) |
鉛 (mm) |
ステップ (mm) |
自動ロック力をオフにする (N) |
| 9.525 | 1.27 | 0.00635 | 800 |
| 9.525 | 2.54 | 0.0127 | 300 |
| 9.525 | 5.08 | 0.0254 | 90 |
| 9.525 | 10.16 | 0.0508 | 30 |
| 9.525 | 25.4 | 0.127 | 6 |
注: 鉛螺栓の詳細については,私達に連絡してください.

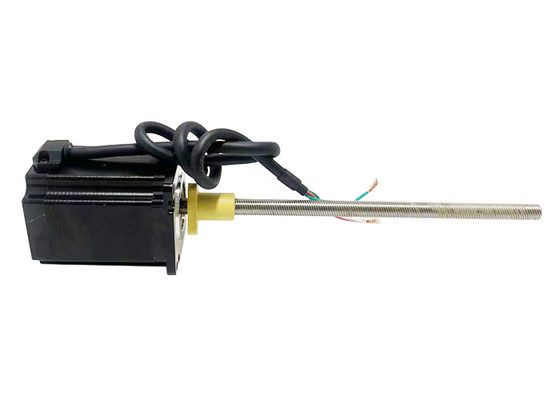

VSM57HSM標準のモーター外輪図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です

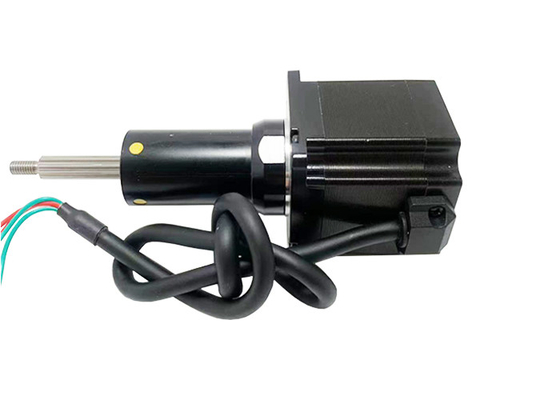

57mmハイブリッドステップモーターの標準キャプティブモーターの輪郭図:
注記:
リードスクリューの端でカスタマイズされた加工は実行可能です
|
ストロークS (mm) |
次元A (mm) |
サイズB (mm) | |||
| L = 45 | L = 55 | L = 65 | L = 75 | ||
| 12.7 | 24.1 | 1.1 | 0 | 0 | 0 |
| 19.1 | 30.5 | 7.5 | 0 | 0 | 0 |
| 25.4 | 36.8 | 13.8 | 4.8 | 0 | 0 |
| 31.8 | 43.2 | 20.2 | 11.2 | 0.2 | 0 |
| 38.1 | 49.5 | 26.5 | 17.5 | 6.5 | 0 |
| 50.8 | 62.2 | 39.2 | 30.2 | 19.2 | 9.1 |
| 63.5 | 74.9 | 51.9 | 42.9 | 31.9 | 21.9 |
57mmハイブリッドステップモーター 標準型固定式モーターの輪郭図
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
速度と推力曲線:
57シリーズ 45mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線 (Φ9.525mmリードスクリュー)
57シリーズ 55mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線 (Φ9.525mmリードスクリュー)
| 鉛 (mm) | 線形速度 (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
試験条件:
ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
57シリーズ 65mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線 (Φ9.525mmリードスクリュー)
57 シリーズ 75mm モーター長さ 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線 (Φ9.525mmリードスクリュー)
| 鉛 (mm) | 線形速度 (mm/s) | ||||||||
| 1.27 | 1.27 | 2.54 | 3.81 | 5.08 | 6.35 | 7.62 | 8.89 | 10.16 | 11.43 |
| 2.54 | 2.54 | 5.08 | 7.62 | 10.16 | 12.7 | 15.24 | 17.78 | 20.32 | 22.86 |
| 5.08 | 5.08 | 10.16 | 15.24 | 20.32 | 25.4 | 30.48 | 35.56 | 40.64 | 45.72 |
| 10.16 | 10.16 | 20.32 | 30.48 | 40.64 | 50.8 | 60.96 | 71.12 | 81.28 | 91.44 |
| 25.4 | 25.4 | 50.8 | 76.2 | 101.6 | 127 | 152.4 | 711.8 | 203.2 | 228.6 |
試験条件:
ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
適用分野:
3Dプリンタ:57mmのハイブリッドステップモーターは,プリントヘッドの位置と動きを制御するために3Dプリンターで広く使用されています.
機械機器:コンピュータ数値制御 (CNC) 機械ツールの場合は,精密な加工作業のために切削ツールの動きを制御するために57mmハイブリッドステップモーターを使用します.
自動化装置:57mmハイブリッドステップモーターは,自動包装機,自動分類システム,自動組立ラインなど,様々な自動化機器で使用できます.移動と位置を制御する.
繊維機械:繊維産業では,繊維プロセスの精度と安定性を確保するために,スピニングマシン,織機,その他の機器を制御するために57mmハイブリッドステップモーターを使用することができます.
医療機器:57mmハイブリッドステップモーターは,医療注射ポンプ,医療ロボット,画像スキャン機器など,正確な位置制御と運動制御のための医療機器に広く使用されています.
ロボット57mmハイブリッドステップモーターは,工業ロボット,サービスロボット,コラボレーティブロボットなど,正確な動きと操作のために,さまざまなロボットアプリケーションで使用されています.
自動化倉庫システム:自動化倉庫と物流システムでは 57mmのハイブリッドステップモーターを使用してコンベヤーベルト,エレベーター,スタッカークレーンおよび他の機器,物品の正確な位置付けと取り扱いを達成する.
これは57mmハイブリッドステップモーターの 典型的な用途の一部に過ぎません 実際には 印刷機器,セキュリティシステム,精密器具そしてこれからも
利点:
高トルク/サイズ比:コンパクトなサイズにもかかわらず,57mmハイブリッドステップモーターは,高いトルク出力を供給することができる.これは,スペースが限られているが,高いトルクが必要とされるアプリケーションに適している.
オープンループ制御:ハイブリッドステップモーターは,オープンループ制御システムで動作することができ,エンコーダなどの位置フィードバック装置を必要としない.制御システムを簡素化し,全体的なコストを削減する.
正確な位置付け:ハイブリッドステップモーターは,固有のステップ解像度により正確な位置付け能力を提供します.それらは小さな増幅で移動することができ,正確な位置付けと繰り返しが可能です.
スムーズな動作:ハイブリッドステップモーターは,特にマイクロステッピング技術で駆動された場合,スムーズな動作を達成することができます.マイクロステッピングは,各ステップを小さなサブステップに分けます.動きがスムーズで振動が減る.
迅速な応答時間:ハイブリッドステップモーターは,急速な加速と減速を可能にする迅速な応答時間を備えています.この機能は,動的で敏捷な動きを必要とするアプリケーションに有益です.
高い信頼性と耐久性ハイブリッドステップモーターは,強さと信頼性で知られています.長寿命,保守要件が低く,厳しい運用条件に耐えることができます.
費用対効果の良い解決策サーボモーターなどの他の運動制御技術と比較して,ハイブリッドステップモーターは一般的によりコスト効率の良いソリューションを提供します.性能と手頃な価格のバランスをとっています.
簡単に統合するハイブリッドステップモーターは広く利用可能であり,さまざまな駆動電子機器と制御システムと互換性があります.それらはさまざまな種類の機械と自動化セットアップに簡単に統合できます.
エネルギー効率:ハイブリッド ステップ モーター は,動いているときのみ電力を消費し,エネルギー 効率が向上する.静止しているとき,連続電力を必要とせず,全体的なエネルギー 節約に貢献する.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
