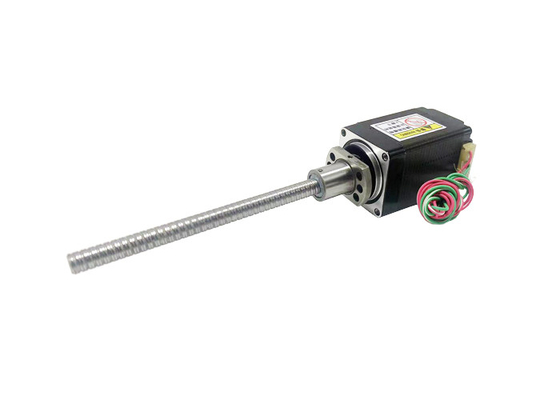

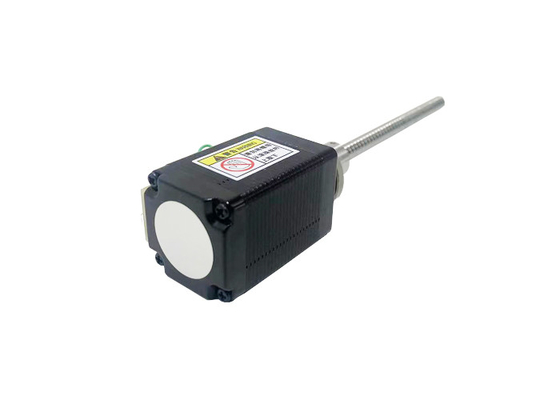

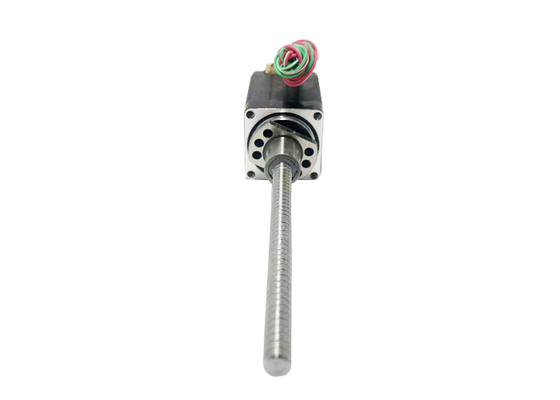

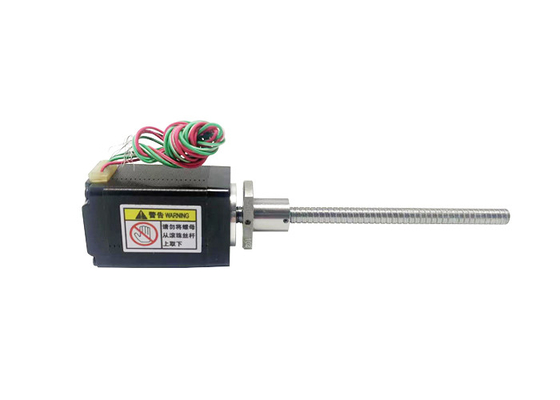

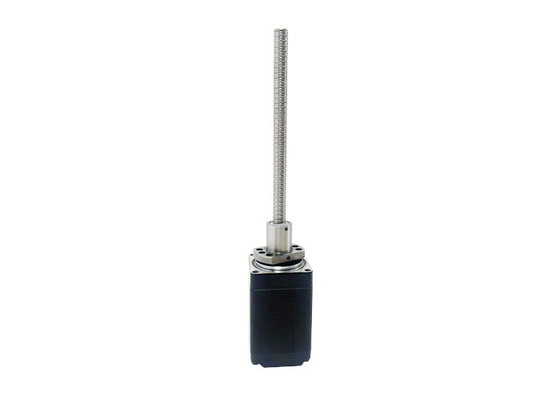

NEMA 11 （28mm）の雑種の球ねじステッピング モーター1.8°のステップ角度の電圧2.1/3.7V現在の1Aの4本の導線
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM28BSHSM |
| 最小注文数量 | 1Unit |
| 価格 | $85~$214/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 28mm | ステップ角度 | 1.8° |
|---|---|---|---|
| 電圧（v） | 2.1 / 3.7 | 現在の（a） | 1 |
| 抵抗（オーム） | 2.1 / 3.7 | インダクタンス（mH） | 1.5 / 2.3 |
| 導線 | 4 | 街 | 常州 |
製品の説明
ネマ11 (28mm) ハイブリッドボールスクリューステップモーター 1.8°ステップアングル電圧2.1 / 3.7V 電流1A,4リードワイヤー
ネマ11 (28mm) ハイブリッドステップモーター,双極型, 4本引,ボールスクリュー,低騒音,長寿命,高性能,CEとRoHS認証.
記述:
|
製品名 |
28mmハイブリッドボールスクリューステップモーター |
|
モデル |
VSM28BSHSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
20.1 / 37 |
|
電流 (A) |
1 |
|
抵抗 (オム) |
20.1 / 37 |
|
誘導力 (mH) |
1半分の0.53 |
| 鉛線 | 4 |
|
モーターの長さ (mm) |
34 / 45 |
| 環境温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧 /フェーズ (V) |
流動 /フェーズ (A) |
抵抗力 /フェーズ (Ω) |
誘導力 /フェーズ (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
| 28 | 2.1 | 1 | 2.1 | 1.5 | 4 | 9 | 120 | 34 |
| 28 | 3.7 | 1 | 3.7 | 2.3 | 4 | 13 | 180 | 45 |
VSM28BSHSM標準のモーター外輪図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
もっと詳細のボールスクリューの仕様については,私達に連絡してください.
VSM28BSHSBALL NUT 0801 または 0802 の輪郭図:
速度と推力曲線:
28シリーズ 34mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
28シリーズ 45mm モーター長さ 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
| 鉛 (mm) | 線形速度 (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
試験条件:ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧24V
適用分野:
自動化装置:これらのステップモーターは,自動生産ライン,包装機械,自動貯蔵システムなどのさまざまな自動化機器で使用できます.高精度な位置付けと動き制御を可能にします設備の正確な動作と高効率を保証します
ロボット28mmのハイブリッドボールスクリューステップモーターのコンパクトな寸法と高精度な位置付けは,ロボット工学で一般的に使用されるドライブになります.ロボットの関節の動きを正確に位置付け,調整する産業用ロボット,サービス用ロボット,医療用ロボットなどです
電子機器:これらのステップモーターは 光学機器,精密機器,3Dプリンターなど様々な種類の電子機器で使用されています精密な位置付けと細かな動きを必要とする電子機器のアプリケーションのために,高度な精度と信頼性の高い動き制御を提供します.
医療機器:28mmハイブリッドボールスクリューステップモーターは,外科ロボット,医療スキャニング機器,薬物配送システムなど,幅広い医療機器で使用されています.医療機器の高い精度と信頼性の要求を満たすために,正確な位置制御と安定した動きを提供します..
自動車:これらのステップモーターは,自動車座席調整,太陽屋根制御,自動車ドアロックメカニズムなど,自動車産業の様々な用途で使用されています.精密な位置制御と安定した動きを提供します彼らは正確な位置制御と信頼性の高い出力を提供し,高精度と信頼性の自動車産業の要求に適しています.
航空宇宙:28mmハイブリッドボールスクリューステップモーターは,航空宇宙アプリケーションでも使用されます.衛星方向付けシステムなどの航空宇宙機器の位置付けと運動制御に使用できます.航空機の内部メカニズムなど
利点:
コンパクトサイズ:これらのモーターの28mmの形状因子は,コンパクトでスペースを節約する設計を可能にします.それらは,サイズ制約が考慮されるアプリケーションに適しています.
定位精度向上:ハイブリッドステップモーター技術とボールスクリューメカニズムの精度が組み合わせることで,位置付け精度は向上します.これは,正確で繰り返し動作制御を必要とするアプリケーションのために特に有益です.
スムーズで静かな操作ハイブリッドのボールスクリューステップモーターは,ボールスクリューの低摩擦特性により,スムーズかつ静かな動作を提供します.これは,騒音削減が望まれ,またはスムーズな動きが不可欠であるアプリケーションに適しています科学機器やカメラの位置付けシステムなどです
高トルク対サイズ比:コンパクトなサイズにもかかわらず,28mmハイブリッドボールスクリューステップモーターはかなりのトルクを提供することができます.この高いトルク対サイズ比は,負荷を効果的に動かすためのコンパクト性と十分なトルクの両方を要求するアプリケーションに適しています.
エネルギー効率:これらのモーターのボールスクリューメカニズムは効率的な電源伝送を提供し,エネルギー消費を削減します.この 方法 は,電力を 節約 する こと に 役立ち,動作 の 間 に 熱 の 生成 を 最小限に 抑え ます.
反発 減少:ボールスクリューメカニズムは,スクリューとナッツとの間のプレーまたはクリアランスを最小限に抑えるか排除する.これは位置付けの精度と繰り返しが向上する結果になります.このモーターは,正確な運動制御を必要とするアプリケーションに適しています.
耐久性:頑丈なハイブリッドステップモーター設計とボールスクロールメカニズムの耐久性の組み合わせは,長い使用寿命に貢献します.長期間にわたって信頼性と一貫したパフォーマンスを保証します.
幅広いカスタマイズ:28mmハイブリッドボールスクリューステップモーターは,異なるステップアングル,巻き込みオプション,軸配置などのさまざまなカスタマイズオプションで利用できます.これは,特定のアプリケーション要件を満たすための柔軟性を可能にします.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
生産ワークショップ:
