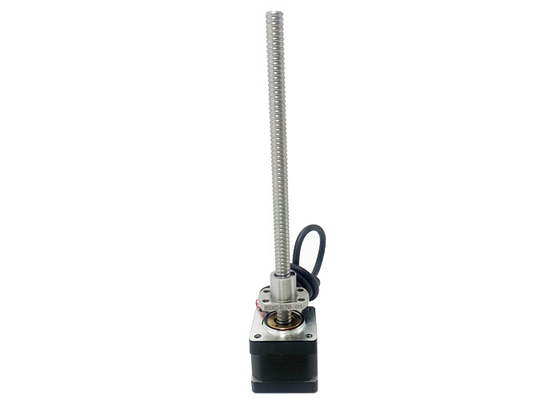

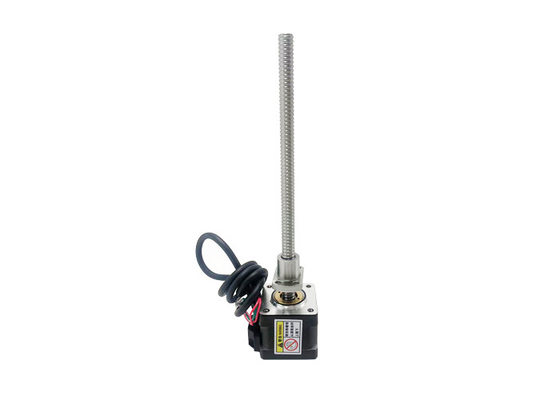

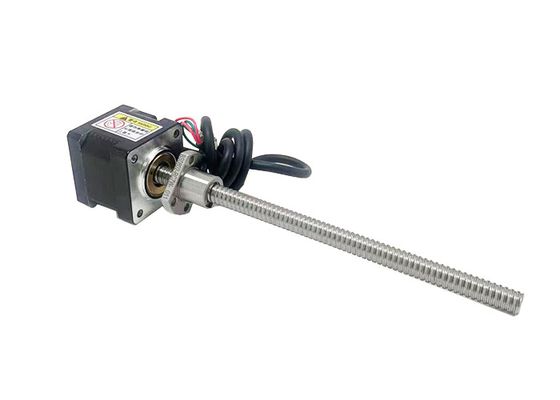

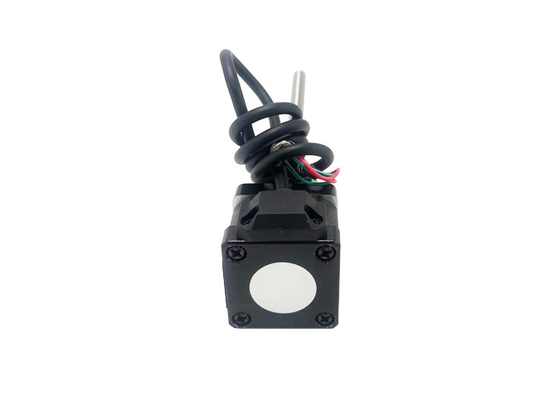

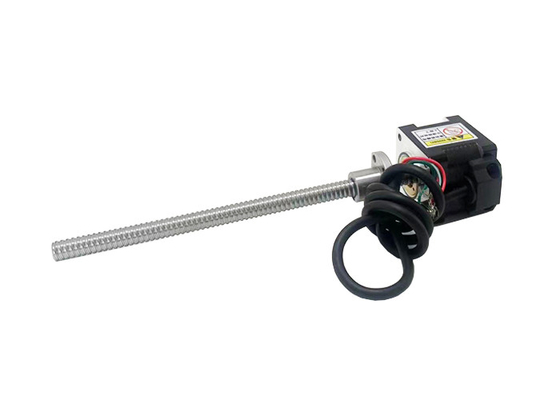

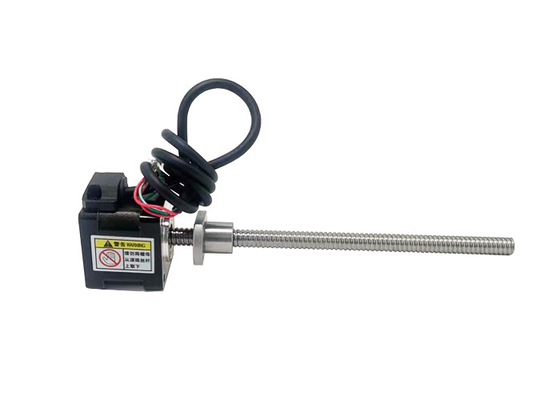

NEMA 14 (35mm)の雑種の球ねじステッピング モーター1.8°のステップ角度の電圧1.4/2.9V現在の1.5Aの4本の導線
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xモーターサイズ | 35mm | ステップアングル | 1.8° |
---|---|---|---|
電圧 (V) | 1.4 / 2.9 | 電流 (A) | 1.5 |
抵抗 (オム) | 0.95 / 1.9 | インダクタンス(mH) | 1.5 / 2.3 |
鉛線 | 4 | 街 | チャン州 |
ネマ14 (35mm) ハイブリッドボールスクリューステップモーター 1.8°ステップアングル電圧1.4 / 2.9V 電流1.5A,4リードワイヤー
ネマ14 (35mm) ハイブリッドステップモーター,双極型, 4本引,ボールスクリュー,低騒音,長寿命,高性能,CEとRoHS認証.
記述:
製品名 |
35mmハイブリッドボールスクリューステップモーター |
モデル |
VSM35BSHSM |
タイプ |
ハイブリッドステップモーター |
ステップアングル |
1.8° |
電圧 (V) |
10.4 / 29 |
電流 (A) |
1.5 |
抵抗 (オム) |
0.95 / 19 |
誘導力 (mH) |
1半分の0.53 |
鉛線 | 4 |
モーターの長さ (mm) |
34 / 45 |
環境温度 | -20°C ~ +50°C |
温度 の 上昇 | 80K マックス |
介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
モーターサイズ |
電圧/ 段階 (V) |
現行/ 段階 (A) |
抵抗力 段階 (Ω) |
誘導力/ 段階 (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
35 | 1.4 | 1.5 | 0.95 | 1.4 | 4 | 20 | 190 | 34 |
35 | 2.9 | 1.5 | 1.9 | 3.2 | 4 | 30 | 230 | 47 |
VSM35BSHSM標準のモーター外輪図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
もっと詳細のボールスクリューの仕様については,私達に連絡してください.
VSM35BSHSBALL NUT 0801 または 0802 の輪郭図:
VSM35BSHSBALLナッツ 1202 輪郭図:
VSM35BSHSBALLナッツ 1205の輪郭図:
VSM35BSHSBALL NUT 1210の輪郭図
速度と推力曲線:
35シリーズ 34mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
35シリーズ 47mm モーター長度 双極型 チョッパードライブ
100%の電流パルス周波数と推力曲線
鉛 (mm) | 線形速度 (mm/s) | |||||||||
1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
試験条件:ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧24V
適用分野:
産業自動化
CNC機械
3Dプリンタ
医療機器
研究室機器
オプティカルシステム
パッケージとラベル
半導体機器
利点:
位置 定める 精度 が 高く
優れたトルク出力
高効率性
低振動 と 騒音
信頼性 と 耐久性
コンパクトサイズ
制御 と 操作 の 容易 な 方法
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
