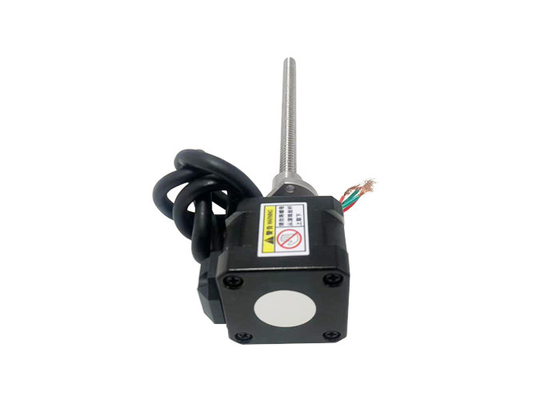

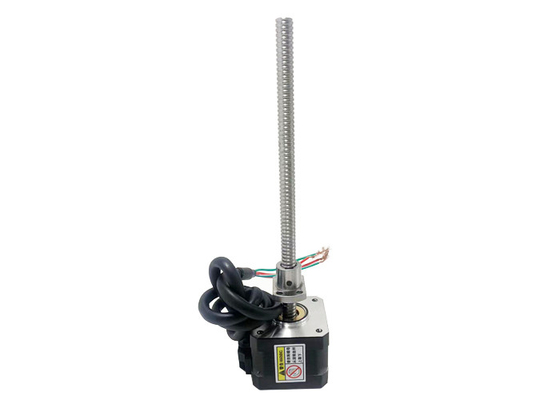

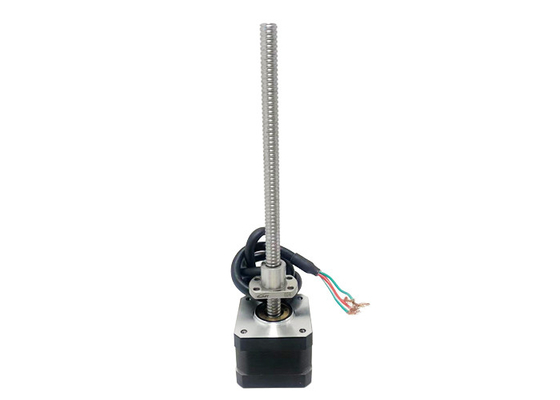

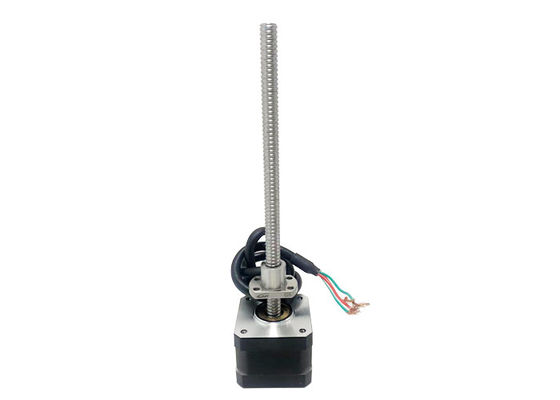

NEMA 17 （42mm）の雑種の球ねじステッピング モーター1.8°のステップ角度の電圧2.1/3.7V現在の1Aの4本の導線
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM42BSHSM |
| 最小注文数量 | 1Unit |
| 価格 | $71~$143/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 42mm | ステップ角度 | 1.8° |
|---|---|---|---|
| 電圧（v） | 2.1 / 3.7 | 現在の（a） | 1 |
| 抵抗（オーム） | 2.1 / 3.7 | インダクタンス（mH） | 1.5 / 2.3 |
| 導線 | 4 | 街 | 常州 |
製品の説明
ネマ17 (42mm) ハイブリッドボールスクリューステップモーター 1.8°ステップアングル電圧2.1 / 3.7V 電流1A,4リードワイヤー
ネマ17 (42mm) ハイブリッドステップモーター,双極型, 4本引,ボールスクリュー,低騒音,長寿命,高性能,CEとRoHS認証.
記述:
|
製品名 |
42mmハイブリッドボールスクリューステップモーター |
|
モデル |
VSM42BSHSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
20.6 / 3.3 / 2 / 25 |
|
電流 (A) |
1半分の0.55 |
|
抵抗 (オム) |
10.8 / 2.2 / 0.8 / 1 |
|
誘導力 (mH) |
20.6 / 4.6 / 1.8 / 28 |
| 鉛線 | 4 |
|
モーターの長さ (mm) |
34 / 40 / 48 / 60 |
| 環境温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧 /フェーズ (V) |
流動 /フェーズ (A) |
抵抗力 /フェーズ (Ω) |
誘導力 /フェーズ (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
| 42 | 2.6 | 1.5 | 1.8 | 2.6 | 4 | 35 | 250 | 34 |
| 42 | 3.3 | 1.5 | 2.2 | 4.6 | 4 | 55 | 290 | 40 |
| 42 | 2 | 2.5 | 0.8 | 1.8 | 4 | 70 | 385 | 48 |
| 42 | 2.5 | 2.5 | 1 | 2.8 | 4 | 105 | 450 | 60 |
VSM42BSHSM標準の外側のモーターの輪郭図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
もっと詳細のボールスクリューの仕様については,私達に連絡してください.
VSM42BSHSBALL NUT 0801 または 0802 の輪郭図:
VSM42BSHSMBALLナッツ 1202 輪郭図:
VSM42BSHSMBALLナッツ 1205の輪郭図
VSM42BSHSBALL NUT 1210 輪郭図
速度と推力曲線:
42シリーズ 34mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
42シリーズ 40mmモーター長度 双極型ヘリコプター駆動
100%の電流パルス周波数と推力曲線
| 鉛 (mm) | 線形速度 (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
試験条件:ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
42シリーズ 48mm モーター長度 双極型 チョッパードライブ
100%の電流パルス周波数と推力曲線
42シリーズ 60mmモーター長度 双極型ヘリコプター駆動
100%の電流パルス周波数と推力曲線
| 鉛 (mm) | 線形速度 (mm/s) | |||||||||
| 1 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
試験条件:ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
適用分野:
自動化装置:これらのモーターは,自動組立ライン,包装機械,自動貯蔵システムなど,さまざまな自動化機器で使用できます.彼らは,高精度な位置付けと正確な操作と作業部品の位置付けのための信頼性の高い動き制御を提供します.
3Dプリンター:42mmハイブリッドボールスクリューステップモーターは,プリントヘッドの正確な位置付けと動き制御のために,3Dプリンターの動く軸で使用できます.高品質の印刷結果が得られる.
CNC 機械工具:これらのモーターは,XYZ位置付けテーブル,フレーシングマシン,彫刻マシンなどのCNC機械ツールの運動軸で使用できます.彼らは高い精度を提供します.精密加工と彫刻のための高い出力トルクと信頼性の高い運動制御.
医療機器:42mmハイブリッドボールスクリューステップモーターは,医療イメージング機器,外科ロボット,自動医療機器などの医療機器で使用できます.医療 プロセス の 精密 な 操作 や 自動 化 を 可能にする 精密 な 位置 制御 と 安定 し た 動き を 提供 し ます.
繊維機械:繊維機械の様々な軸に使用できます. 織機,縫製機,刺身機などです. 高速で繊維の生産と加工のための高精度機械.
ロボット42mmのハイブリッドボールスクリューステップモーターはロボットにおける関節とアクチュエーターに使用されています.ロボットの正確な動きと操作を実現するために使用されます..
利点:
位置位置の精度が高い42mmハイブリッドボールスクリューステップモーターは高い位置位置精度を提供します.ボールスクリュートランスミッションシステムは反響を軽減し,精度と繰り返しが向上します.このモーターは正確に達成し,望ましい位置を維持することができます精密な位置付けを必要とするアプリケーションでは極めて重要です.
トーク出力増加:これらのモーターは,標準のステップモーターと比較して,トルク出力を増加させます. ボールスクリューメカニズムは,効率的にモーターの回転運動を線形運動に変換します.改善されたトルク伝送を意味するこのモーターは,より大きな負荷を駆動したり,より高い抵抗を克服することを可能にし,要求するトルク要求のアプリケーションに適しています.
強化された負荷容量:これらのモーターのボールスクロールトランスミッションシステムは,より優れた負荷負荷能力を提供します.この設計は,負荷をスクロールの長さに沿って分散します.モーターがより高い負荷を処理し,動作中に安定性を維持できるようにする重荷を移動したり,困難な環境で作業するアプリケーションに適しています.
反応が減るバックレッシュとは,トランスミッションシステムにおけるスクリューとナッツの間のプレーまたはクリアランスを指す.これらのモーターで使用されるボールスクリューメカニズムは,バックレッシュを最小限に抑えるのに役立ちます.動作制御と位置位置の精度が向上する制御信号に正確に反応することを保証し,動きを厳格に制御する必要があるアプリケーションに適しています.
より高効率:ハイブリッドボールスクリューステップモーターは,伝統的なステップモーターと比較してより高い効率を提供します.ボールスクリュートランスミッションシステムは摩擦を軽減します.エネルギー変換の改善と電力の損失の削減これは,全体的な効率の向上と低電力消費を意味し,よりコスト効率的で環境に優しいものになります.
動作が順調ボールスクロールメカニズムは,他のトランスミッションシステムと比較してよりスムーズで正確な線形運動を提供します.このスムーズな操作は,モーター動作中に振動とノイズレベルを削減します.より静かで安定した性能を保証するしたがって,これらのモーターは,騒音と振動を最小限に抑える必要があるアプリケーションに適しています.
長寿 と 信頼性42mmハイブリッドボールスクリューステップモーターは耐久性と長寿のために設計されています. ボールスクリューメカニズム,高品質の部品と組み合わせた,要求の高い動作条件でも信頼性と一貫性のあるパフォーマンスを保証しますこの結果,保守の必要性が減り,システムの信頼性が向上します.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
