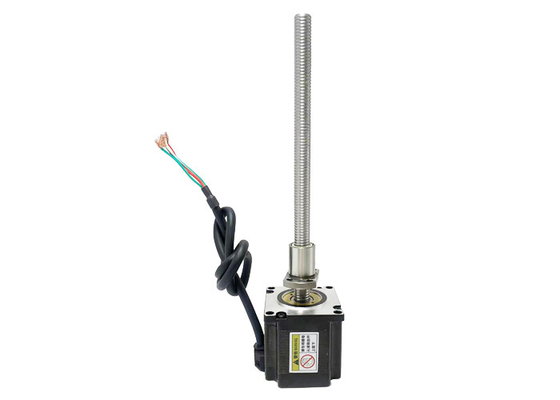

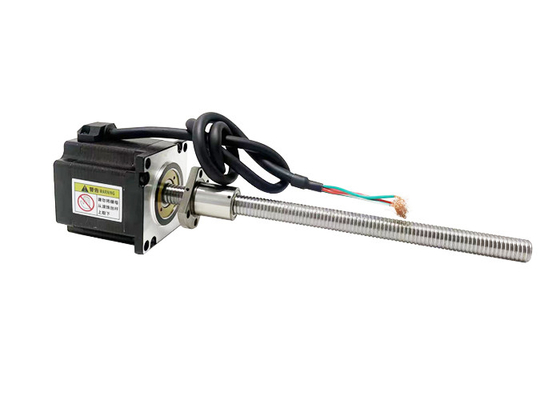

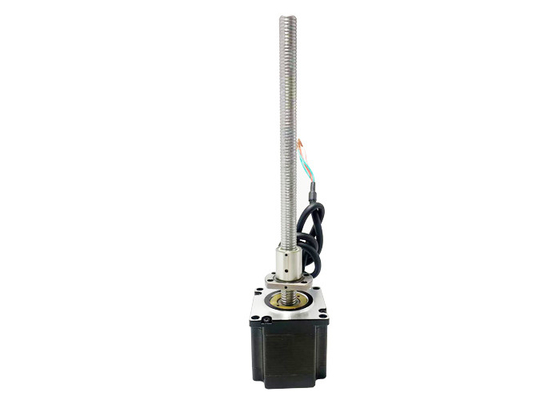

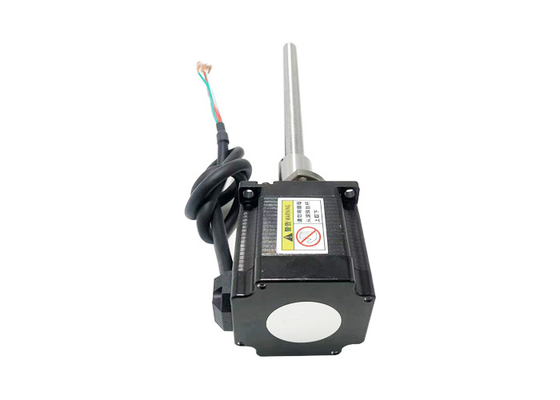

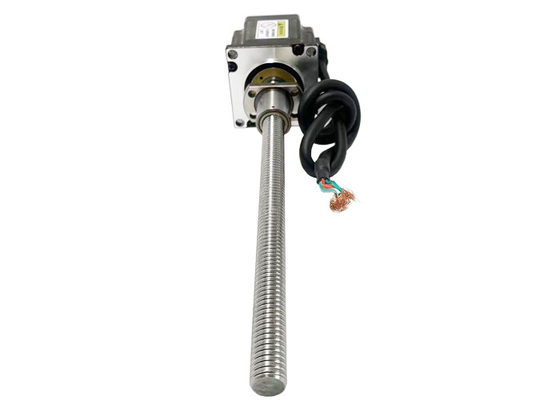

NEMA 23 （57mm）の医学の診断装置のための雑種の球ねじステッピング モーター1.8°のステップ角度4の導線
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM57BSHSM |
| 最小注文数量 | 1Unit |
| 価格 | $85~$200/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 57mm | ステップ角度 | 1.8° |
|---|---|---|---|
| 電圧（v） | 2.3 / 3/3.1/3.8 | 現在の（a） | 3/4 |
| 抵抗（オーム） | 0.75/1/0.78/0.95 | インダクタンス（mH） | 2.5/4.5/3.3/4.5 |
| 導線 | 4 | 街 | 常州 |
製品の説明
ネマ23 (57mm) ハイブリッド ボールスクリューステップモーター 1.8° ステップアングル 4 医療診断機器用のリードワイヤー
ネマ23 (57mm) ハイブリッドステップモーター 双極型 4本引脚型 ボールスクリュー 低騒音 長寿命 高性能 CEとRoHS認証
負荷容量大,振動が少ない,騒音が少ない,高速,反応が速い,動作がスムーズ,寿命が長い,位置付け精度が高い (±0.005mmまで)
記述:
|
製品名 |
57mmハイブリッドボールスクリューステップモーター |
|
モデル |
VSM57BSHSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
23 / 3 / 3.1 / 38 |
|
電流 (A) |
3 / 4 |
|
抵抗 (オム) |
00.75 / 1 / 0.78 / 095 |
|
誘導力 (mH) |
20.5 / 4.5 / 3.3 / 45 |
| 鉛線 | 4 |
|
モーターの長さ (mm) |
45 / 55 / 65 / 75 |
| 環境温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧 /フェーズ (V) |
流動 /フェーズ (A) |
抵抗力 /フェーズ (Ω) |
誘導力 /フェーズ (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
| 57 | 2.3 | 3 | 0.75 | 2.5 | 4 | 150 | 580 | 45 |
| 57 | 3 | 3 | 1 | 4.5 | 4 | 300 | 710 | 55 |
| 57 | 3.1 | 4 | 0.78 | 3.3 | 4 | 400 | 880 | 65 |
| 57 | 3.8 | 4 | 0.95 | 4.5 | 4 | 480 | 950 | 75 |
VSM57BSHSM標準のモーター外輪図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
もっと詳細のボールスクリューの仕様については,私達に連絡してください.
VSM57BSHSMBallナッツ 1202 輪郭図:
VSM57BSHSMBallナッツ 1205 輪郭図:
VSM57BSHSBALL NUT 1210 輪郭図:
速度と推力曲線:
57シリーズ 45mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
57シリーズ 55mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
| 鉛 (mm) | 線形速度 (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
試験条件:ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
57シリーズ 65mm モーター長度 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
57 シリーズ 75mm モーター長さ 双極型 ヘリコプター駆動
100%の電流パルス周波数と推力曲線
| 鉛 (mm) | 線形速度 (mm/s) | |||||||
| 2 | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| 5 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
| 10 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 |
試験条件:ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
適用分野:
医療診断機器:57mmハイブリッドボールスクリューステップモーターは,画像スキャナー,CTスキャナー,X線機器,MRI機器などの医療診断機器で使用できます.高精度な位置制御と安定性により,医療画像取得と処理中に正確な動きと位置付けが可能になります.
生命科学機器:生命科学の研究と実験では 57mm ハイブリッド球螺旋ステップモーターが自動液体処理システム,高出力スクリーニング機器,細胞培養装置,遺伝子シーケンサーこれらのモーターの高精度と信頼性は,実験機器における正確な動きと位置制御の要求に応えることができます.
ロボット57mmハイブリッドボールスクリューステップモーターは,関節駆動,ロボットアーム運動,精密位置付けのためにロボット工学で広く使用されています.これらのモーターは高いトルクで特徴付けられています.高解像度と低騒音でロボットアプリケーションにおける精密な動きと制御の需要を満たす.
レーザー装置:57mmハイブリッドボールスクリューステップモーターは,焦点調整,パナニングテーブル,光路制御などのタスクのためにレーザー機器で使用できます.レーザービームの正確な焦点付けと位置付けを実現する.
分析装置:様々な種類の実験室分析装置では, 57mm のハイブリッドボールスクリューステップモーターは,自動化サンプル処理,サンプル供給システム,液体染色体,ガス染色体計これらのモーターの高精度な動きと安定した性能は,実験室分析の正確性と効率性を向上させるのに重要な役割を果たします.
半導体および電子生産機器:57mmハイブリッドボールスクリューステップモーターは,半導体および電子生産機器の精密位置付けと自動制御に使用されます.例えば,半導体チップ試験機器で使用できる高速,高精度,信頼性の高い運動制御を提供するために,印刷回路板の製造,および他の分野.
非標準的な自動化機器と様々なタイプの自動化機器:57mmハイブリッドボールスクリューステップモーターは,幅広い非標準的な自動化機器と自動化生産ラインに適しています.自動組立システム特定の位置制御と信頼性の高い動作性能を提供し,さまざまな分野の自動化ニーズを満たします.
利点:
高いトーク対慣性の比:ハイブリッドボールスクリューステップモーターは,高いトルク対慣性の比を有しており,これは,そのサイズと重量に比べて重要なトルク出力を提供できることを意味します.これは,コンパクトな形状の要素で高いトルクを必要とするアプリケーションに理想的ですロボットやCNC機械や自動化システムなどです
高速加速と減速:これらのモーターは急速な加速と減速を可能にし,迅速で正確な動きを可能にします.ローターの低い慣性と高いトルク出力によって,エンジンは制御信号に迅速に対応することができますシステム全体の性能を向上させる.
滑らかなマイクロステップハイブリッドボールスクリューステップモーターはマイクロステッピング操作に適しており,より細かい解像度とよりスムーズな運動制御を可能にします.マイクロステップは,すべてのステップを小さなサブステップに分けますステップサイズを小さくし,振動,ノイズ,共鳴効果を最小限に抑える.この機能は,スムーズで正確な動きを必要とするアプリケーションに特に有益です.3Dプリンターや線形位置表示システムなど.
反応が低いこれらのモーターのボールスクリューメカニズムは,回転器と負荷との間のプレーまたはクリアランスを最小限に抑えるのに役立ちます.低回転は正確な位置付けと繰り返し性を保証します.方向を変えるときや動きを逆転させるときに最小限の動きが失われるためこれは,ピック&プレイスマシンや光学システムなどの正確な位置付けを繰り返す必要があるアプリケーションにとって重要です.
高いダイナミック反応ハイブリッドステップモーターとボールスクロールメカニズムの組み合わせにより,高いダイナミックレスポンスが得られ,制御信号の変化を迅速かつ正確に追跡できる.速度の急速な変化を伴うアプリケーションでは,この応答性が不可欠です高速加工や動的運動制御システムなど.
熱効率:ハイブリッド球螺旋ステップモーターは,熱効率が良いように設計されており,動作中に効果的熱散を可能にします.これは過熱を防止し,安定したモーターパフォーマンスを保証します長期使用や厳しい用途でも使えます
費用対効果の良い解決策ハイブリッドボールスクリューステップモーターは,高精度とトルクを必要とするアプリケーションに費用対効果の高いソリューションを提供します. より複雑で高価なサーボモーターシステムと比較して,ハイブリッドステップモーターは性能とのバランスを提供します費用が重要な要因であるアプリケーションでは,品質と性能を損なうことなく,しばしば好ましい選択です.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
