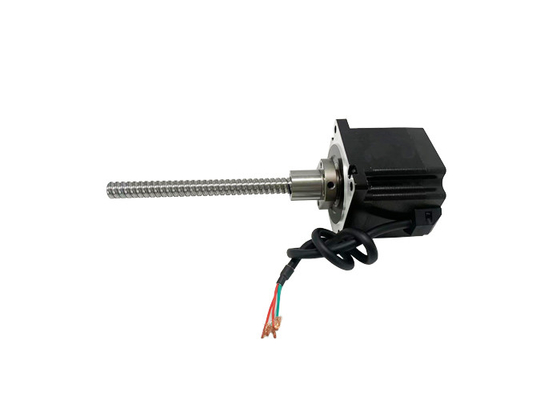

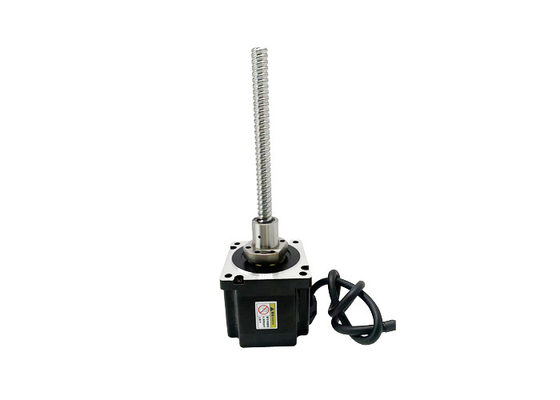

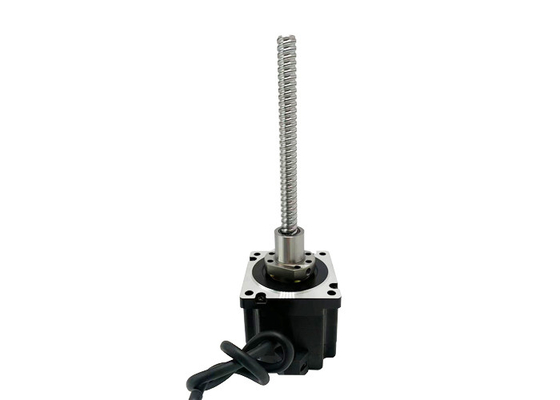

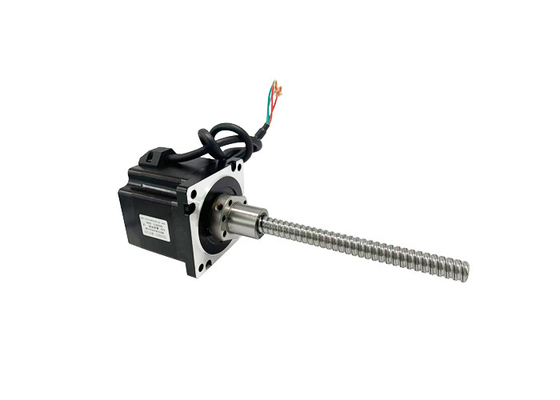

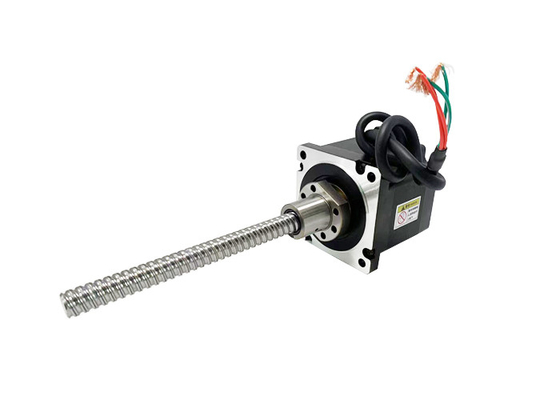

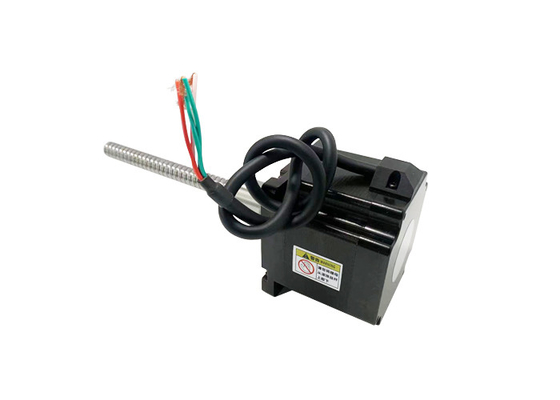

NEMA 34 （86mm）の雑種の球ねじステッピング モーター1.8°のステップ角度4の導線の電圧3/4.8V現在の6A
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | VSM86BSHSM |
| 最小注文数量 | 1Unit |
| 価格 | $114~$200/Unit |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | ウェスタン・ユニオン、T/T、L/C、MoneyGram |
| 供給の能力 | 1000000単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モーター サイズ | 86mm | ステップ角度 | 1.8° |
|---|---|---|---|
| 電圧（v） | 3 / 4.8 | 現在の（a） | 6 |
| 抵抗（オーム） | 0.5 / 0.8 | インダクタンス（mH） | 4 / 8.5 |
| 導線 | 4 | 街 | 常州 |
製品の説明
ネマ34 (86mm) ハイブリッドボールスクリューステップモーター 1.8° ステップアングル 4 リードワイヤー 電圧 3/4.8V 電流 6A
ネマ34 (86mm) ハイブリッドステップモーター,双極型, 4本引,ボールスクリュー,低騒音,長寿命,高性能,CEとRoHS認証.
ボールスクロールステップモーターは,ボールスクロールを使用して,回転運動を線形運動に変換します. ボールスクロールには直径と鉛の様々な組み合わせがあります.異なるアプリケーション要件を満たすために.
ボールスクリューステップモーターは,工業自動化,半導体装置など,高精度線形運動,長寿命,高効率を必要とするアプリケーションで使用されます.
ThinkerMotionは30Nから2400Nまでの負荷範囲と異なるグレード (C7,C5,C3) のボールスクロールのボールスクロールステップモーター (NEMA 8,NEMA11,NEMA14,NEMA17,NEMA23,NEMA24,NEMA34) の全範囲を提供しています.
スクロール長さとスクロール端,ナッツ,磁気ブレーキ,エンコーダーなど,リクエストごとにカスタマイズすることができます.
記述:
|
製品名 |
86mmハイブリッドボールスクリューステップモーター |
|
モデル |
VSM86BSHSM |
|
タイプ |
ハイブリッドステップモーター |
|
ステップアングル |
1.8° |
|
電圧 (V) |
3 / 48 |
|
電流 (A) |
6 |
|
抵抗 (オム) |
00.5 / 0.8 |
|
誘導力 (mH) |
4 / 85 |
| 鉛線 | 4 |
|
モーターの長さ (mm) |
76 / 114 |
| 環境温度 | -20°C ~ +50°C |
| 温度 の 上昇 | 80K マックス |
| 介電力強度 | 1mA 最大. @ 500V, 1KHz, 1秒 |
| 断熱抵抗 | 100MΩ Min. @500Vdc |
認証:
電気パラメータ:
| モーターサイズ |
電圧/ 段階 (V) |
現行/ 段階 (A) |
抵抗力 段階 (Ω) |
誘導力/ 段階 (mH) |
番号 鉛線 |
ローターの慣性 (g.cm)2) |
モーター重量 (g) |
モーター長さ L (mm) |
| 86 | 3 | 6 | 0.5 | 4 | 4 | 1300 | 2400 | 76 |
| 86 | 4.8 | 6 | 0.8 | 8.5 | 4 | 2500 | 5000 | 114 |
VSM86BSHSM標準のモーター外輪図:
注記:
リードスクリューの長さは,カスタマイズすることができます
リードスクリューの端でカスタマイズされた加工は実行可能です
もっと詳細のボールスクリューの仕様については,私達に連絡してください.
VSM86BSHSBALL NUT 1605 輪郭図
VSM86BSHSMBALLナッツ 1610の輪郭図:
VSM86BSHSBALL NUT 1616 輪郭図
速度と推力曲線:
86シリーズ 76mm モーター長度 双極型 チョッパードライブ
100%の電流パルス周波数と推力曲線
86シリーズ 114mm モーター長度 双極型 チョッパードライブ
100%の電流パルス周波数と推力曲線
| 鉛 (mm) | 線形速度 (mm/s) | |||||||||
| 5 | 2.5 | 5 | 7.5 | 10 | 12.5 | 15 | 17.5 | 20 | 22.5 | 25 |
| 10 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 16 | 8 | 16 | 24 | 32 | 40 | 48 | 56 | 64 | 72 | 80 |
試験条件:ヘリコプター駆動,ランピングなし,半微小ステップ,駆動電圧40V
適用分野:
半導体製造:半導体産業では,精度と信頼性が極めて重要です. 86mmハイブリッドボールスクリューステップモーターは,ワイヤー結合機械半導体製造プロセスに必要な定位精度とスムーズな運動制御を提供します.
パッケージとラベル付け機械:効率的で信頼性の高いパッケージングプロセスのために,パッケージングとラベルリング産業はしばしば高速で正確な位置付けを必要とします.86mmハイブリッドボールスクリューステップモーターは,包装機械で見つけることができますパッケージやラベルの正確な移動と位置付けを保証する.
自動試験・測定装置:試験および測定アプリケーションでは,正確なデータ収集と試験のために正確な位置付けと制御された動きが不可欠です.ハイブリッドボールスクリューステップモーターは自動試験装置 (ATE) で使用されます.探査機,センサー,または試験部品の精密で繰り返す位置付けを達成するために,調整計測機 (CMM) および他の測定装置.
産業自動化とロボット工学86mmハイブリッドボールスクリューステップモーターは 組み立てラインを含む様々な自動化システムにおいて 重要な役割を果たします材料処理ロボット自動操縦車両 (AGV) やロボット腕は 繰り返し作業を正確に行うのに必要なトルク,精度,信頼性を備えています
レーザー切断と彫刻システム:レーザー 切断 彫刻 機械 は 高精度 で 複雑な デザイン を 作り出す ため に 精密 で 制御 さ れ た 動き を 求め ます.ハイブリッドボールスクリューステップモーターは,レーザーヘッドの動きを駆動するためにこれらのシステムで使用されています切断や彫刻の過程でスムーズで正確な動きを保証します
梱包と材料の取り扱い梱包,分類,材料処理を含むアプリケーションでは,コンベアシステム,インデックステーブル,ロボットアームに86mmハイブリッドボールスクリューステップモーターが使用されています.これらのモーターは,パッケージや材料の正確な位置付けと制御された移動を可能にします効率的で信頼性の高い処理を保証します
自動配給システム:接着剤の配給,液体の詰め込み,精密用投与などの配給アプリケーションでは,液体や物質の正確かつ制御された配給が必要です.ハイブリッドボールスクリューステップモーターは,位置と流れ率を制御するために自動配給システムで使用されます精密で一貫した投与結果が確保されます.
利点:
優れた位置付け精度ハイブリッドボールスクリューステップモーターは,ボールスクリューメカニズムの固有の特性により,優れた位置位置精度を提供します.ボールスクリュー組成は,逆効果を最小限に抑え,高い繰り返しが提供この精度は,CNCマシン,3Dプリンター,電子機器などの正確な動作制御と位置付けを必要とするアプリケーションにおいて極めて重要です.自動検査システム.
自動ロック能力:ハイブリッドボールスクリューステップモーターの重要な利点の一つは,自閉能力です.ボールスクリューメカニズムは高い機械的効率を持っています.連続電源を必要とせず,エンジンが位置を維持できるようにする.この機能は,モーターがアクティブに動いていないときに位置を維持したり,望ましくない動きを防ぐ必要があるアプリケーションで有益です.
高トルク密度:86mmのハイブリッドボールスクリューステップモーターは高いトルク密度を提供し,そのサイズに対してかなりのトルク出力を提供することができます.これは,高トルク能力を有するコンパクトモーターが必要なアプリケーションで有利ですロボット関節,産業用操作機,高トルク運動制御システムなどです
広い速度範囲:ハイブリッドボールスクリューステップモーターは,高速位置付け作業の高速速度まで,高トルクアプリケーションの低速度から,幅広い速度で動作することができます.動作範囲全体で正確な速度制御を達成し,安定を維持することができます選択・配置システム,自動組み立てライン,繊維機械など,汎用的な速度機能を要求するアプリケーションに適しています.
簡単 で 費用 効率 的 な:ハイブリッドボールスクリューステップモーターは,比較的簡単に設定および使用できます.彼らはオープンループ制御システムで動作し,エンコーダーなどの追加のフィードバックデバイスの必要性をなくします.これは,システム全体の設計を簡素化し,閉ループのサーボシステムと比較してコストを削減しますステップモーターの制御は,通常パルスと方向信号によって達成され,制御システムとの統合が簡単になります.
高い信頼性と耐久性ハイブリッドボールスクリューステップモーターは高い信頼性と耐久性で知られています.ボールスクリューメカニズムはスムーズで一貫した動きを提供し,磨きを軽減し,モーターの寿命を延長します.さらに要求の高いアプリケーションで信頼性の高い動作を保証します.
低保守:頑丈な設計と信頼性の高い性能により,86mmハイブリッドボールスクロールステップモーターは最小限の保守を必要とします.ボールスクロール組は通常,潤滑され,密封されています.重油化や再調整などの頻繁な保守作業の必要性を軽減する.
モーター選択の要件:
移動/設置方向
負荷要求
ストローク要件
工事処理の要求事項
精度要求
エンコーダのフィードバック要件
操作調整の要件
環境要件
