高精度 57HS51 57mm NEMA 23ハイブリッドステップモーターと光学エンコーダー 500 PPR解像度
| 起源の場所 | 江蘇、中国（本土） |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | 57HS51-EN |
| 最小注文数量 | 1 ユニット |
| 価格 | $25 - $45 / Units |
| パッケージの詳細 | 標準的な輸出パッケージは、またはカスタマイズすることができる |
| 受渡し時間 | 15-30の仕事日 |
| 支払条件 | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力 | 1ヶ月あたりの10000単位 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| エンジンの種類 | ハイブリッドステッピングモーター | モーター サイズ | 57mm (NEMA23) |
|---|---|---|---|
| 現在 | 1~4A/相 | エンコーダーのタイプ | 光学エンコーダー |
| エンコーダーの決断 | 500 PPR | ステップ角度 | 1.8°/Step |
製品の説明
高精度 57HS51 57mm NEMA 23ハイブリッドステップモーターと光学エンコーダー 500 PPR解像度

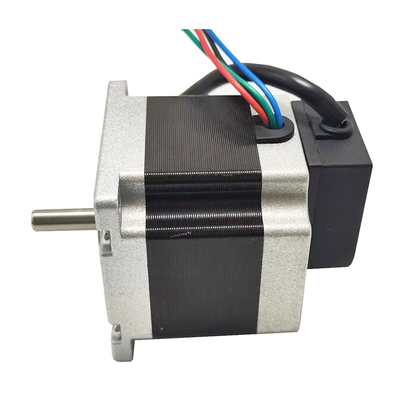

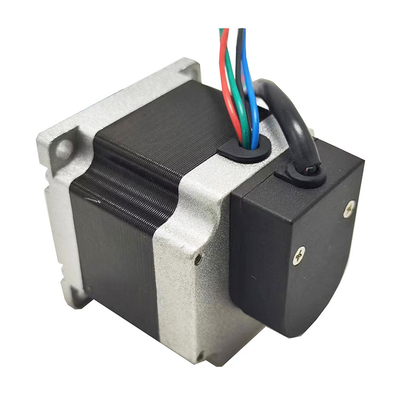

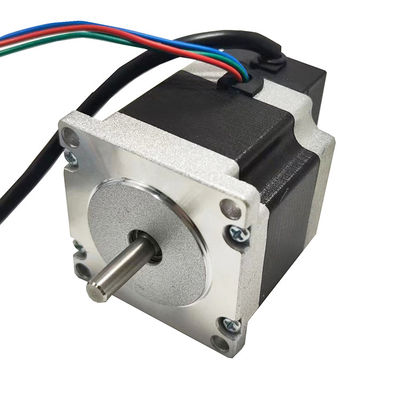

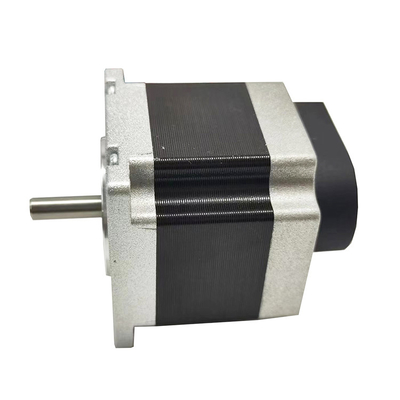

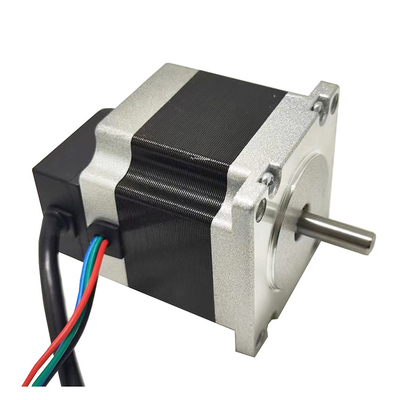

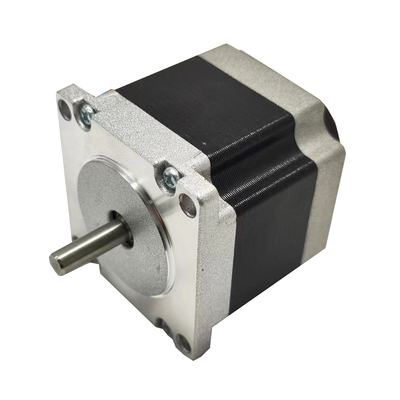

これは57mmハイブリッドステップモーターで 底に光学エンコーダーがあります
57mmハイブリッドステップモーターは 1.8° ステップアングルで,NEMA 23 モーターとしても知られています.
このモーターは高精度制御に使用されています.
密閉回路に到達するには,より精密な制御が必要です.フィードバック信号を提供するためにエンコーダーが必要です.
500,1000,2000PPRなど 様々な解像度があります.
エンコーダには信号A,信号B,信号インデックスを含む3つのチャンネルが含まれます.
バイクサイズは57mmで 選択可能な高度もあります
高さによりモーターのトルク,重量,コストが大きくなります
オーダー確認前に エンジンとエンコーダのパラメータを確認してください
メカニカル次元:MM
典型的な用途
- 3Dプリンター
- 監視装置
- 医療機器
- 自動販売機
- エンジニアリング車両
- CNC彫刻機
- ATM マシン
モーターパラメータ:
|
ステップアングル (°) |
モーターの長さ (mm) |
保持トルク (kg*cm) |
流動 /フェーズ (A/フェーズ) |
抵抗力 (Ω/相) |
誘導力 (mH/フェーズ) |
番号 リード |
回転慣性 (g*cm)2) |
体重 (KG) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 8 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 9 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
エンコーダパラメータ:
| エコーダタイプ | オプティカル・エンコーダー |
| 決議 | 100/200/500/1000/1024/2000/2500PPR |
| 出力信号 | シグナルA,B,インデックス |
| 電源 | 5V DC |
| 最大応答周波数 | 100kHz |
| 最大回転速度 | 3000 RPM |
参照のためのトルク曲線上記製品は代表的なモデルのみで,お客様の要求に応じて製品をカスタマイズすることができます.シャフトの長さと直径を含みます. 私たちの会社はOEMサービスを提供することもできます.
詳細な製品紹介
ハイブリッドステップモーターについて
ハイブリッドステップモーターは一般的に正方形で,ステップモーターはユニークな外形によって識別することができます.
ハイブリッドステップモーターは1.8°ステップアングル ((200ステップ/革命) または0.9°ステップアングル (400ステップ/革命) を有する.ステップアングルは,ローターのラミネーション上の歯の数によって決定される.
ハイブリッドステップモーターの名前を付ける方法があります.
メトリック単位 (単位:mm) または帝国単位 (単位:インチ)
例えば42mmモーター=1.7インチステップモーターです
NEMA 17モーターとも呼ばれます.
ハイブリッドステップモーターの説明:
例えば,42HS40ステップモーター:
NEMA17モーターです. この電池は,NEMA17モーターです.
HSはハイブリッドステップモーターです
40 は,高度が 40mm モーターです.
高さによりモーターのトルクも大きくなり 重量も高くなり 価格も高くなります
これは普通のハイブリッドステップモーターの内部構造です
ハイブリッドステップモーターの適用:
ハイブリッドステップモーターの解像度が高いため (回転あたり200または400ステップ) は,以下のような高度な精度を要求するアプリケーションに使用されています.
3Dプリンタ
工業制御 (CNC,自動フレーズ機,繊維機械)
パソコン用外付け機器
梱包機
そして高精度制御を必要とする他の自動システム
