NEMA 17 42mm ハイブリッドステップモーター

起源の場所	中国
ブランド名	VIC-TECH
証明	RoHS
モデル番号	42HS-PG
最小注文数量	1ユニット
価格	$20.2-$38/unit
パッケージの詳細	プロダクトは真珠の綿と詰まり、外側はカートンにある。
受渡し時間	サンプル支払を受け取った後10~30日
支払条件	MoneyGram、ウェスタン・ユニオンのクレジットカード、T/T、L/C
供給の能力	100000\ 単位/年

試供品およびクーポンのための私に連絡しなさい。

ワットサップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

商品の詳細

モータータイプ	ハイブリッドステップモーター+惑星ギアボックス	ステップアングル	1.8°/gear比率
モーターサイズ	42mm	ギアボックスのタイプ	惑星の変速機
最低注文量	1ユニット
ハイライト	42mmの雑種のステッピングモーター , 惑星ギアボックスハイブリッドステップモーター , NEMA17 歯車式ステップモーター

メッセージ

製品の説明

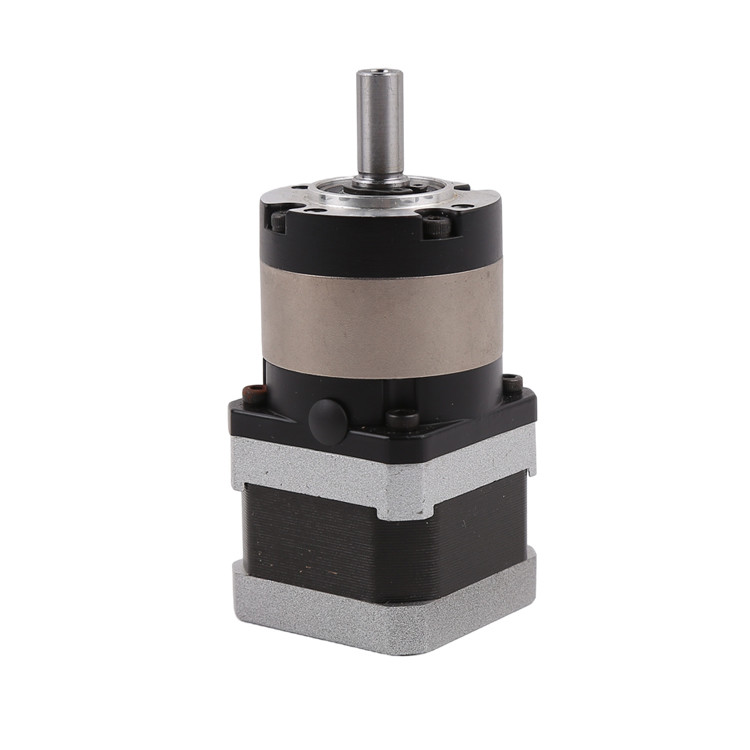

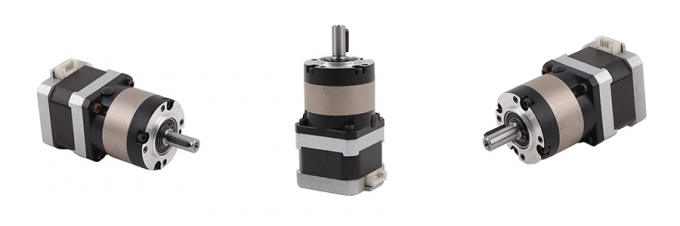

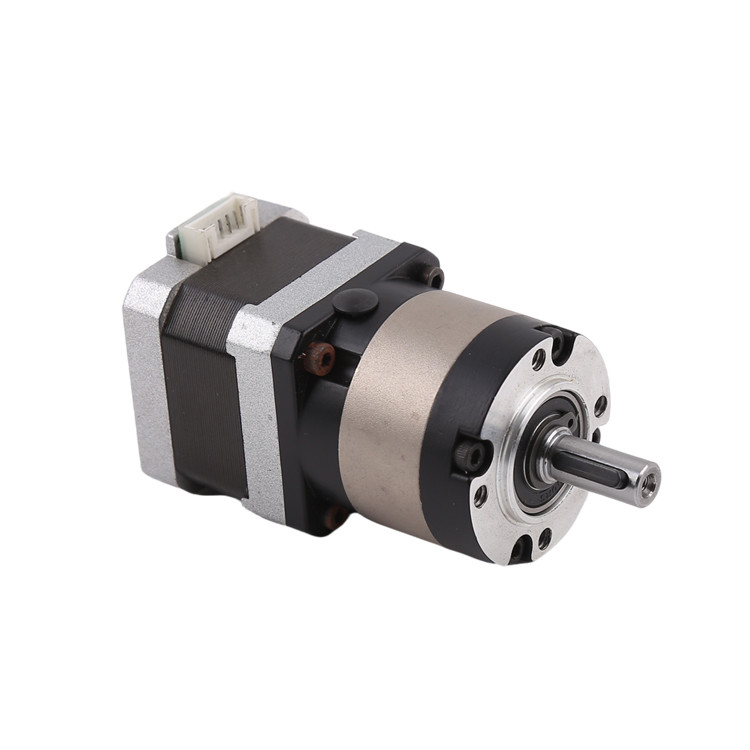

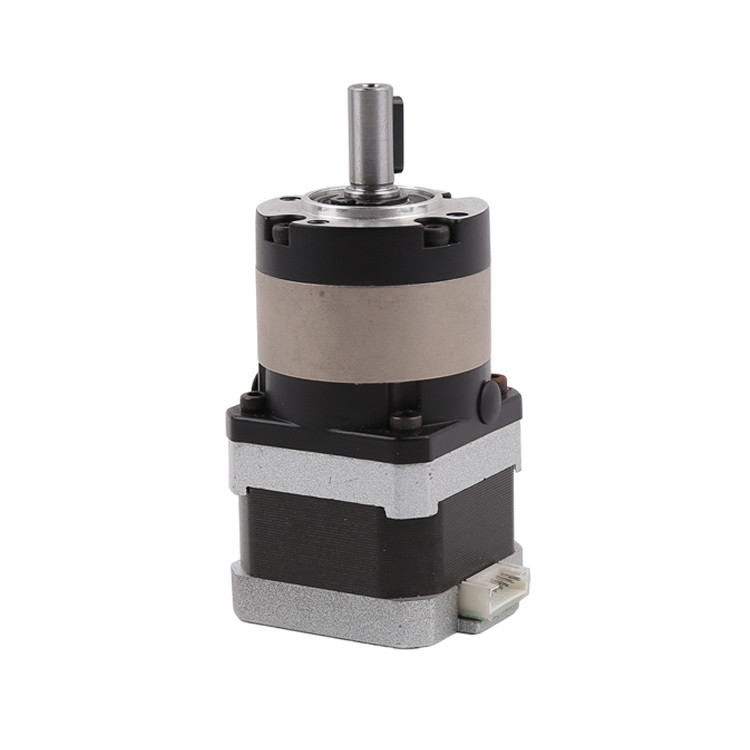

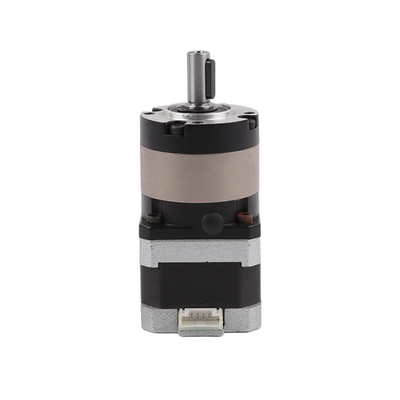

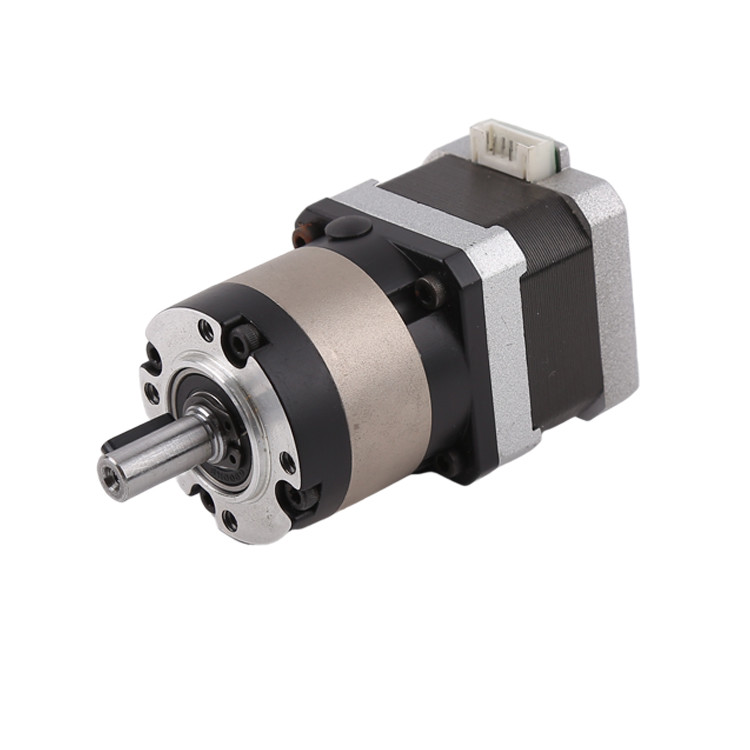

効率的なNEMA 17ハイブリッドモーター惑星ギアボックス 42mmハイブリッドステップモーター惑星ギアボックス

記述

これはNEMA 17ハイブリッドステップモーターで惑星ギアボックス 42mmハイブリッドギア減速器ステップモーターです
42mmのハイブリッドステップモーターは,25mmから60mmのさまざまなギア比とモーター長さで利用可能な高性能ギアボックスで装備することができます.私たちのギアボックスは高効率の特徴です高精度の惑星ギア配置. 微小のステップパードライブと組み合わせて振動を軽減し,より高いステップ解像度を達成するために使用されます.
モーターの長さはトルクと関係しており,ギアボックスの長さはギアボックスのクラスとトランスミッション比と関係しています.
3.1から200までのギア比で1.
ギア比率が高くなるほど,モーターの速度が遅くなり,出力トルクが高くなります.
異なるギアステージに基づいて,ギアボックスには異なる長さと効率があります.クラス1の効率は90%からクラス4の効率は63%です.

興味を引いたという幸運をいただいたなら次のパラメータを教えて下さい
1. 電圧と周波数
2. 回転数と回転方向
3. 出力シャフトの種類 (私たちの標準シャフトとあなたのカスタムシャフト)
4. 出力軸のトルク
5必要な場合

モーターパラメータ

モデル番号	42HS40-PLE
可能なモーター長さ (L1)	25 / 28 / 34 / 40 / 48 / 52 / 60
電流範囲	0.4~1.7A/相
トルク範囲 (単機)	1.8~7KG*cm
ステップアングル	1.8°
出力トルクモーター	トルクギア比効率

ギアボックスのパラメータ

漁具レベル	効率性	ギアボックスの長さ	選択可能なギア比
1	90%	40	3:1,4:15つ目は1,7:1,10:1
2	80%	51	12:1,15:1,16:1,20:1,25:1,28:1,35:1,40:1,50:1,70:1
3	72%	62	60:1,80:1,100:1,125:1,140:1,175:1,200:1

設計図

モータートークと走行速度 (pps)

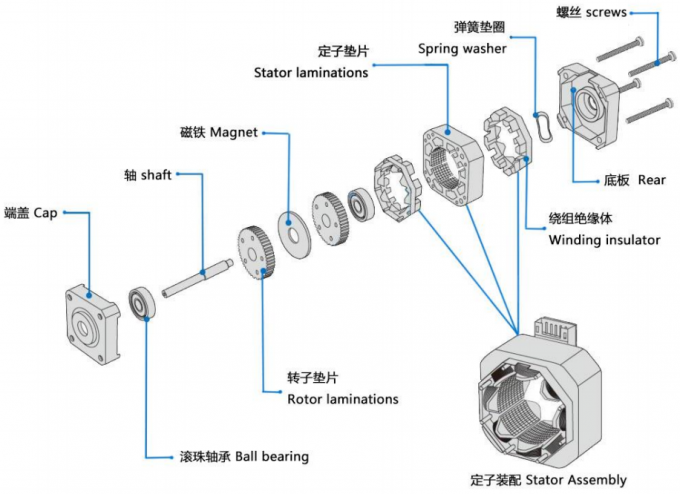

NEMA ステップモーターの基本構造

ハイブリッドステップモーターの適用

ハイブリッドステップモーターの解像度が高いため (回転あたり200または400ステップ) は,以下のような高度な精度を要求するアプリケーションに広く使用されています.
3Dプリンタ
工業制御 (CNC,自動フレーズ機,繊維機械)
パソコン用外付け機器
梱包機
そして高精度制御を必要とする他の自動システム

ハイブリッドステップモーターに関する注釈

顧客は,まずステップモーターを選択し,既存のステップモーターに基づいてドライバーを選択する原則に従うべきです.
ハイブリッドステップモーターを動かすにはフルステップ運転モードを使用しない方がよい.フルステップ運転では振動が大きい.
ハイブリッドステップモーターは,低速の場合により適しています.我々は速度が1000rpm (6666PPS 0.9度),好ましくは1000-3000PPS (0.9度) を超えないことを提案します.速度を下げるためにギアボックスで固定することができますモーターは,適切な周波数で高効率で低騒音です.
歴史的な理由により,名目電圧12Vのモーターのみが12Vを使用します.設計図上の他の名目電圧は,モーターにとって最も適切な駆動電圧ではありません.顧客は,自分の要求に基づいて適切な駆動電圧と適切なドライバーを選択する必要があります..
高速または大きな負荷で使用される場合,モーターは一般的に作業速度で直接起動しません.我々は,徐々に頻度と速度を増加することを提案します.モーターはステップを失わない2つ目は騒音を減らして位置付けの精度を向上させることです
モーターは振動領域 (PPS600以下) で動作してはならない.もし低速で使用しなければならない場合,電圧,電流を変更したり,いくつかのダムリングを追加することによって振動問題を軽減することができます.
モーターが600PPS (0.9度) 以下の状態で動いている場合,電流が小さく,感電力が大きく,電圧が低く動かす必要があります.
大量の慣性モメントを持つ負荷では,大型のモーターを選択すべきである.
高精度が必要な場合は,ギアボックスを追加し,モーターの速度を増加させ,またはサブディビジョンドライブを使用することで解決できます.また,5相モーター (単極モーター) を使用することもできます.しかし,システム全体の価格は比較的高価ですめったに使われない

ステップモーターのサイズ

20mm (NEMA8), 28mm (NEMA11), 35mm (NEMA14), 42mm (NEMA17), 57mm (NEMA23), 86mm (NEMA34) のハイブリッドステップモーターがあります.まずモーターのサイズを決定し,その後他のパラメータを確認することを提案します.ハイブリッドステップモーターを選ぶとき.

カスタマイズサービス

モーターのカスタマイズサービスを提供します. リードワイヤの番号 ((4ワイヤ/6ワイヤ/8ワイヤ),コイル抵抗,ケーブル長さと色,また,お客様が選択できる複数の高さがあります.
通常の出力シャフトはDシャフトで,顧客がリードスクリューシャフトを必要とする場合は,リードスクリューのカスタマイズサービスを提供し,リードスクリュータイプとシャフト長さを調整できます.
下の画像は典型的なハイブリッドステップモーターで,トラペゾイド式リードスクリューです.

リードタイム

試料が在庫なら,3日以内に出荷できます.
試料が在庫がない場合は,生産する必要があります.生産時間は約20日です.
大量生産の場合,配送時間は注文量に依存します.

支払方法と支払い条件

サンプルについては,一般的にPaypalまたはAlibabaを受け入れます.
大量生産では,T/T決済を受け付けます.

サンプルについては,生産前に全額支払いを徴収します.
大量生産では,生産前に50%の事前支払いを受け取り,出荷前に残りの50%の支払いを受け取ることができます.
6回以上の協力後,我々はA / S (見直し後に) など他の支払い条件を交渉することができます

よくある質問

1サンプルのための一般配達時間はどのくらいですか? バックエンドの大きな注文の配達時間はどのくらいですか?
サンプル注文のリードタイムは約15日,大量注文のリードタイムは25-30日です.

2- オーダーメイドのサービスを受けますか?
我々は,モーターパラメータ,リードワイヤの種類,アウトシャフトなどを含む製品カスタマイズを受け入れます.

3このモーターにエンコーダーを追加することは可能ですか?
このタイプのモーターにはエンコーダーをモーターの着用キャップに追加できます
