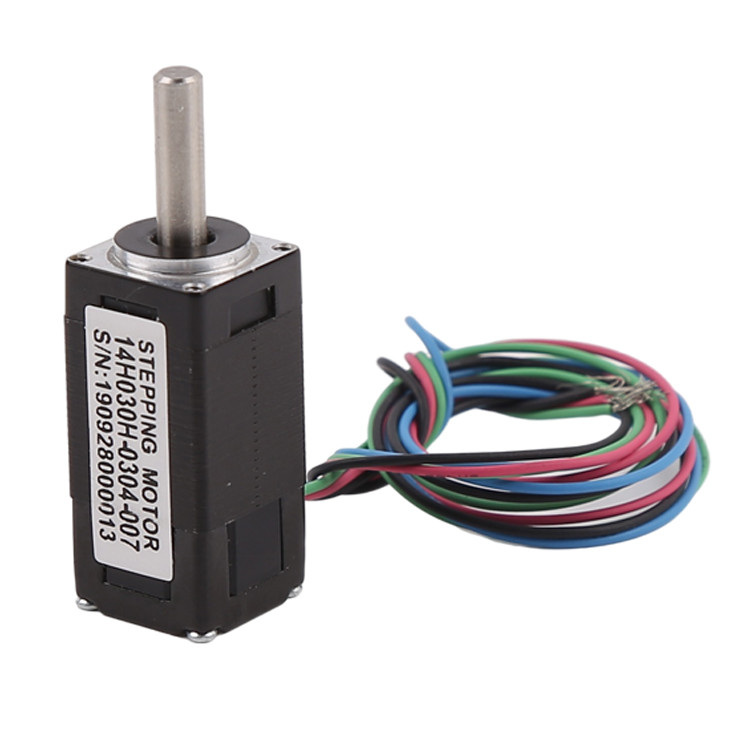

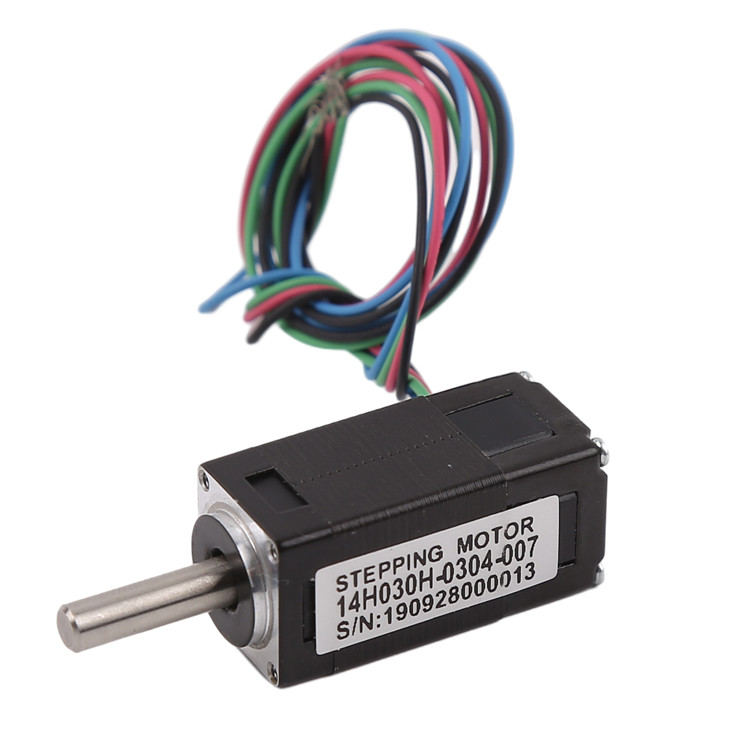

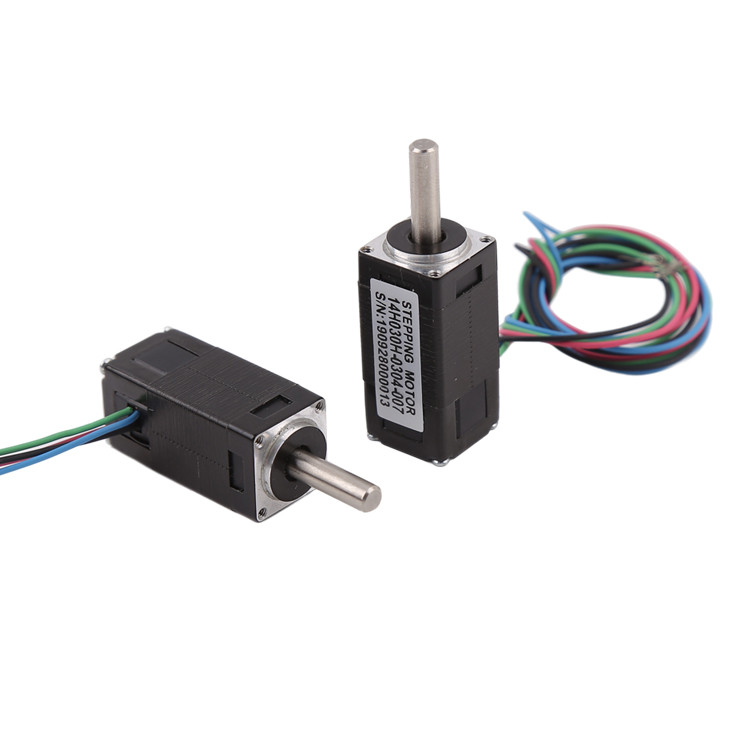

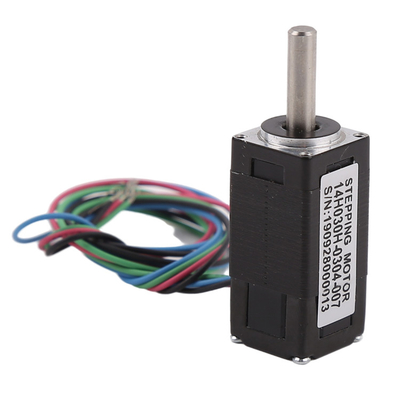

NEMA 6 高精度 2相 4線 14mmハイブリッドステップモーター
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | 14HS |
| 最小注文数量 | 1ユニット |
| 価格 | $42-54/Unit |
| パッケージの詳細 | プロダクトは真珠の綿と詰まり、外側はカートンにある。 |
| 受渡し時間 | サンプル支払を受け取った後10~30日 |
| 支払条件 | MoneyGram、ウェスタン・ユニオンのクレジット カード、T/T、L/C |
| 供給の能力 | 100000\ 単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| モデルNO | 14HS | エンジンの種類 | ハイブリッドステッピングモーター |
|---|---|---|---|
| ステップアングル | 1.8°/Step | モーターサイズ | 14mm (NEMA 6) |
| 段階のNO | 2段階（両極） | 定位電流 | 0.3A/フェーズ |
| モーターの長さ | 30mm | 最低注文量 | 1ユニット |
| ハイライト | 14mmハイブリッドステップモーター,NEMA 6ハイブリッドステップモーター,4ワイヤ NEMA 6ステップモーター |
||
製品の説明
NEMA 6 高精度2相4ワイヤー 14mmハイブリッドステップモーター
記述
このNEMA6モーターは,比較的小さな直径14mmのハイブリッドステップモーターです.
このモーターは高精度で小型なハイブリッドステップモーターで 見た目も性能も優れていますこのステップモーターは,密閉ループエンコーダー/フィードバックシステムなしでも正確に制御およびプログラムすることができます.
NEMA 6 ステップモーターは 1.8° のステップ角度しか持っていないので,1回転を完了するには 200 ステップが必要です.
環境温度は20°C~+50°Cです
寿命は6000時間以上です
もっと専門的なサポートのために私達に連絡してください.
パラメータ
| ステップアングル | 1.8°±5% |
| 段階数 | 2 段階 |
| 定位電圧 | 6.6V |
| 電流/相 (A/相) | 0.3A (ピーク値) |
| 保持トルク | 0.058kg-cm ミニ |
| 段階抵抗 | 22Ω±10% ((20°C) |
| 段階誘導 | 4.2mH±20% ((1Hz 1V RMS) |
| 介電力強度 | AC 500V/5mA 最大 |
| ローターの慣性 | 5.8g-cm2 |
| 体重 | 0.03KG |
| 隔熱クラス | B ((130°) 温度上昇80K 最大 |
設計図
NEMA ステップモーターの基本構造
ハイブリッドステップモーターの適用
ハイブリッドステップモーターの解像度が高いため (回転あたり200または400ステップ) は,以下のような高度な精度を要求するアプリケーションに広く使用されています.
3Dプリンタ
工業制御 (CNC,自動フレーズ機,繊維機械)
パソコン用外付け機器
梱包機
そして高精度制御を必要とする他の自動システム
適用 ハイブリッドステップモーターに関する注意事項
顧客は,まずステップモーターを選択し,既存のステップモーターに基づいてドライバーを選択する原則に従うべきです.
ハイブリッドステップモーターを動かすにはフルステップ運転モードを使用しない方がよい.フルステップ運転では振動が大きい.
ハイブリッドステップモーターは,低速の場合により適しています.我々は速度が1000rpm (6666PPS 0.9度),好ましくは1000-3000PPS (0.9度) を超えないことを提案します.速度を下げるためにギアボックスで固定することができますモーターは,適切な周波数で高効率で低騒音です.
歴史的な理由により,名目電圧12Vのモーターのみが12Vを使用します.設計図上の他の名目電圧は,モーターにとって最も適切な駆動電圧ではありません.顧客は,自分の要求に基づいて適切な駆動電圧と適切なドライバーを選択する必要があります..
高速または大きな負荷で使用される場合,モーターは一般的に作業速度で直接起動しません.我々は,徐々に頻度と速度を増加することを提案します.モーターはステップを失わない2つ目は 騒音を減らして 位置付けの精度を向上させることです
モーターは振動領域 (PPS600以下) で動作してはならない.もし低速で使用しなければならない場合,電圧,電流を変更したり,いくつかのダムリングを追加することによって振動問題を軽減することができます.
モーターが600PPS (0.9度) 以下の状態で動いている場合,電流が小さく,感電力が大きく,電圧が低く動かす必要があります.
大量の慣性モメントを持つ負荷では,大型のモーターを選択すべきである.
高精度が必要な場合は,ギアボックスを追加し,モーターの速度を増加させ,またはサブディビジョンドライブを使用することで解決できます.また,5相モーター (単極モーター) を使用することもできます.しかし,システム全体の価格は比較的高価ですめったに使われない
ステップモーターのサイズ:
20mm (NEMA8), 28mm (NEMA11), 35mm (NEMA14), 42mm (NEMA17), 57mm (NEMA23), 86mm (NEMA34) のハイブリッドステップモーターがあります.まずモーターのサイズを決定し,その後他のパラメータを確認することを提案します.ハイブリッドステップモーターを選ぶとき.
カスタマイズサービス
モーターの設計は,顧客の要求に基づいて調整できます.
6mm,8mm,10mm,15mmと20mm直径のモーターを持っています
コイル抵抗/定数電圧:コイル抵抗は調節可能で,抵抗が高くなる場合,モーターの定数電圧は高くなります.
ブラケット設計/リードスクリュー長さ:お客様がブラケットを長/短にしたい場合,マウントホールのような特別なデザインで,調整できます.
PCB+ケーブル+コネクタ:PCBの設計,ケーブル長さ,コネクタピッチはすべて調整可能で,お客様が必要とする場合はFPCに交換することができます.
リード タイム
試料が在庫なら,3日以内に出荷できます.
試料が在庫がない場合は,生産する必要があります.生産時間は約20日です.
大量生産の場合,配送時間は注文量に依存します.
支払方法と支払い条件
サンプルについては,一般的にPaypalまたはAlibabaを受け入れます.
大量生産では,T/T決済を受け付けます.
サンプルについては,生産前に全額支払いを徴収します.
大量生産では,生産前に50%の事前支払いを受け取り,出荷前に残りの50%の支払いを受け取ることができます.
6回以上の協力後,我々はA / S (見直し後に) など他の支払い条件を交渉することができます
よくある質問
1サンプルのための一般配達時間はどのくらいですか? バックエンドの大きな注文の配達時間はどのくらいですか?
サンプル注文のリードタイムは約15日,大量注文のリードタイムは25-30日です.
2オーダーメイドのサービスを受けますか?
我々は,モーターパラメータ,リードワイヤの種類,アウトシャフトなどを含む製品カスタマイズを受け入れます.
3このモーターにエンコーダーを追加することは可能ですか?
このタイプのモーターには エンコーダーをモーターの着用キャップに追加できます
