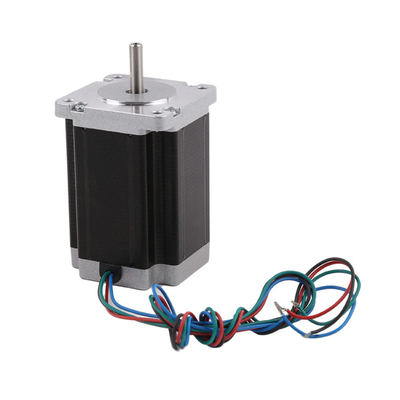

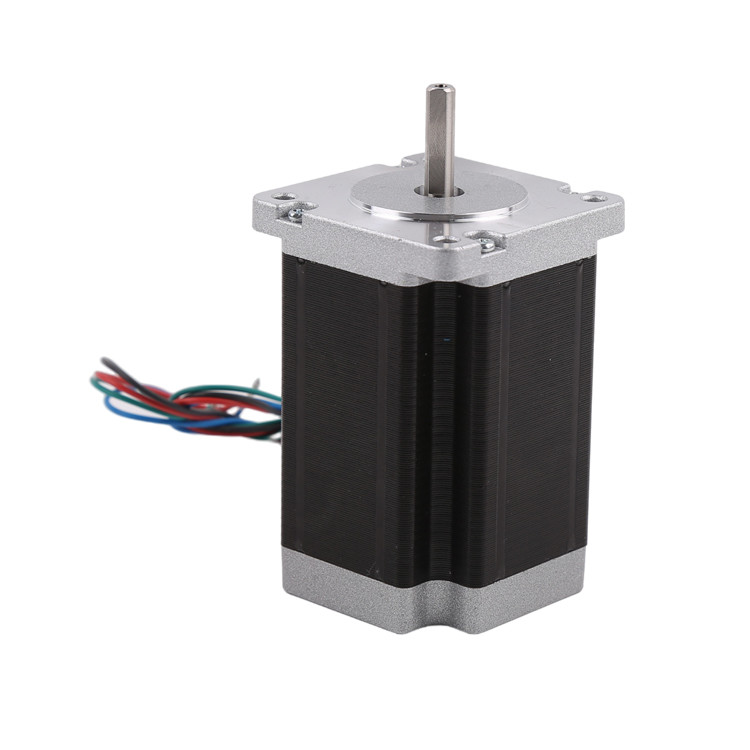

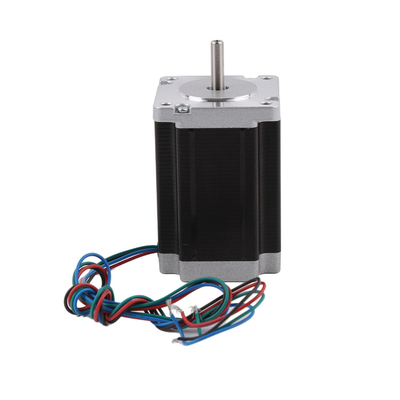

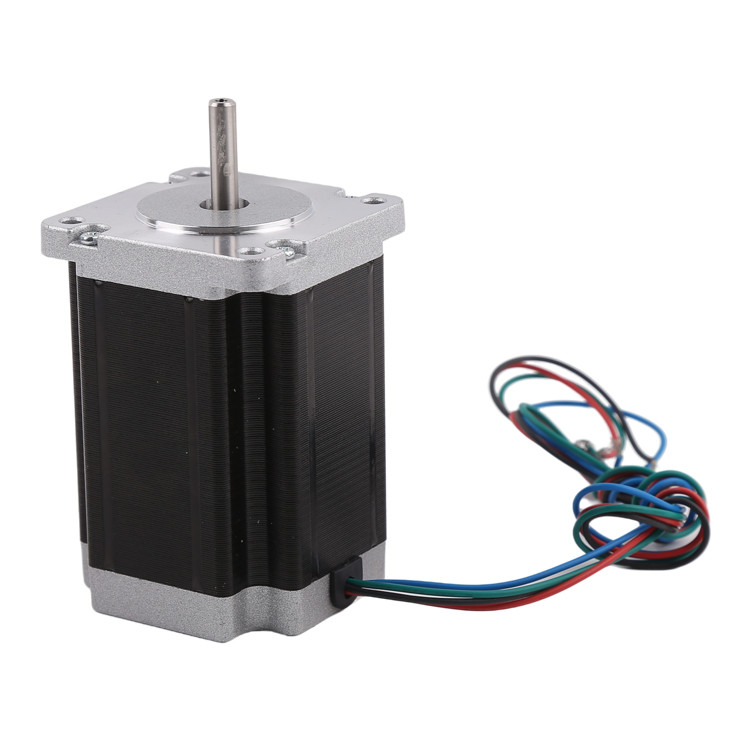

高トルク NEMA 23ハイブリッドステップモーター 57mm モーター直径
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | VIC-TECH |
| 証明 | RoHS |
| モデル番号 | 57HS |
| 最小注文数量 | 1ユニット |
| 価格 | $25 - $45 / Units |
| パッケージの詳細 | プロダクトは真珠の綿と詰まり、外側はカートンにある。 |
| 受渡し時間 | 10~30日後にサンプル支払いを受け取る |
| 支払条件 | MoneyGram、ウェスタン・ユニオンのクレジット カード、T/T、L/C |
| 供給の能力 | 100000\ 単位/年 |
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| エンジンの種類 | ハイブリッドステッピングモーター | ステップアングル | 0.9°または1.8° |
|---|---|---|---|
| モーターサイズ | 57mm (NEMA 23) | 段階のNO | 2段階（両極） |
| 定位電流 | 1~4.2A/相 | モーターの長さ | 41~112mm |
| 最低注文量 | 1ユニット | ||
| ハイライト | NEMA 23の雑種のステッピング モーター,ハイブリッドステップモーター 57mm,NEMA 23 ステップモーター 57mm |
||
製品の説明
高トルク NEMA 23 ハイブリッドステップモーター 57mm モーター直径
記述
これはNEMA 23 57mm直径ハイブリッドステップモーターです
ステップアングルは 1.8度と 0.9度で,顧客が選択できます.
モーターの高さは41mm,51mm,56mm,76mm,100mm,112mm
モーターの重量とトルクは,その高さに関係しています.
モーターの標準出力軸はD軸で,トラペゾイド型リードスクリュー軸で交換することもできます.
顧客は,彼らのニーズに応じて下記のパラメータを選択してください. 自動車に関する質問で私達に連絡してください,我々はより専門的なサポートを提供します.
パラメータ
|
ステップアングル (°) |
モーターの長さ (mm) |
保持トルク (g*cm) |
流動 /フェーズ (A/フェーズ) |
抵抗力 (オー/フェーズ) |
誘導力 (mH/フェーズ) |
番号 リード |
回転慣性 (g*cm)2) |
体重 (KG) |
| 0.9 | 41 | 3.9 | 1 | 5.7 | 0.7 | 6 | 120 | 0.45 |
| 1.8 | 41 | 3.9 | 2 | 1.4 | 1.4 | 8 | 150 | 0.47 |
| 0.9 | 51 | 7.2 | 2 | 1.6 | 2.2 | 6 | 280 | 0.59 |
| 1.8 | 51 | 3009 | 2 | 1.8 | 2.7 | 8 | 230 | 0.59 |
| 0.9 | 56 | 12 | 2.8 | 0.9 | 3.3 | 4 | 300 | 0.7 |
| 1.8 | 56 | 9 | 2 | 1.8 | 2.5 | 6 | 280 | 0.68 |
| 0.9 | 76 | 18 | 2.8 | 1.15 | 5.6 | 4 | 480 | 1 |
| 1.8 | 76 | 13.5 | 3 | 1 | 1.6 | 6 | 440 | 1.1 |
| 1.8 | 100 | 30 | 4.2 | 0.75 | 3 | 4 | 700 | 1.3 |
| 1.8 | 112 | 31 | 4.2 | 0.9 | 3.8 | 4 | 800 | 1.4 |
上記パラメータは基準の標準製品で,モーターは顧客の要件に基づいてカスタマイズすることができます.
設計図
NEMA ステップモーターの基本構造
ハイブリッドステップモーターの適用
ハイブリッドステップモーターの解像度が高いため (回転あたり200または400ステップ) は,以下のような高度な精度を要求するアプリケーションに広く使用されています.
3Dプリンタ
工業制御 (CNC,自動フレーズ機,繊維機械)
パソコン用外付け機器
梱包機
そして高精度制御を必要とする他の自動システム
適用 ハイブリッドステップモーターに関する注意事項
顧客は,まずステップモーターを選択し,既存のステップモーターに基づいてドライバーを選択する原則に従うべきです.
ハイブリッドステップモーターを動かすにはフルステップ運転モードを使用しない方がよい.フルステップ運転では振動が大きい.
ハイブリッドステップモーターは,低速の場合により適しています.我々は速度が1000rpm (6666PPS 0.9度),好ましくは1000-3000PPS (0.9度) を超えないことを提案します.速度を下げるためにギアボックスで固定することができますモーターは,適切な周波数で高効率で低騒音です.
歴史的な理由により,名目電圧12Vのモーターのみが12Vを使用します.設計図上の他の名目電圧は,モーターにとって最も適切な駆動電圧ではありません.顧客は,自分の要求に基づいて適切な駆動電圧と適切なドライバーを選択する必要があります..
高速または大きな負荷で使用される場合,モーターは一般的に作業速度で直接起動しません.我々は,徐々に頻度と速度を増加することを提案します.モーターはステップを失わない2つ目は 騒音を減らして 位置付けの精度を向上させることです
モーターは振動領域 (PPS600以下) で動作してはならない.もし低速で使用しなければならない場合,電圧,電流を変更したり,いくつかのダムリングを追加することによって振動問題を軽減することができます.
モーターが600PPS (0.9度) 以下の状態で動いている場合,電流が小さく,感電力が大きく,電圧が低く動かす必要があります.
大量の慣性モメントを持つ負荷では,大型のモーターを選択すべきである.
高精度が必要な場合は,ギアボックスを追加し,モーターの速度を増加させ,またはサブディビジョンドライブを使用することで解決できます.また,5相モーター (単極モーター) を使用することもできます.しかし,システム全体の価格は比較的高価ですめったに使われない
ステップモーターのサイズ:
20mm (NEMA8), 28mm (NEMA11), 35mm (NEMA14), 42mm (NEMA17), 57mm (NEMA23), 86mm (NEMA34) のハイブリッドステップモーターがあります.まずモーターのサイズを決定し,その後他のパラメータを確認することを提案します.ハイブリッドステップモーターを選ぶとき.
カスタマイズサービス
モーターの設計は,顧客の要求に基づいて調整できます.
6mm,8mm,10mm,15mmと20mm直径のモーターを持っています
コイル抵抗/定数電圧:コイル抵抗は調節可能で,抵抗が高くなる場合,モーターの定数電圧は高くなります.
ブラケット設計/リードスクリュー長さ:お客様がブラケットを長/短にしたい場合,マウントホールのような特別なデザインで,調整できます.
PCB+ケーブル+コネクタ:PCBの設計,ケーブル長さ,コネクタピッチはすべて調整可能で,お客様が必要とする場合はFPCに交換することができます.
リード タイム
試料が在庫なら,3日以内に出荷できます.
試料が在庫がない場合は,生産する必要があります.生産時間は約20日です.
大量生産の場合,配送時間は注文量に依存します.
支払方法と支払い条件
サンプルについては,一般的にPaypalまたはAlibabaを受け入れます.
大量生産では,T/T決済を受け付けます.
サンプルについては,生産前に全額支払いを徴収します.
大量生産では,生産前に50%の事前支払いを受け取り,出荷前に残りの50%の支払いを受け取ることができます.
6回以上の協力後,我々はA / S (見直し後に) など他の支払い条件を交渉することができます
よくある質問
1サンプルのための一般配達時間はどのくらいですか? バックエンドの大きな注文の配達時間はどのくらいですか?
サンプル注文のリードタイムは約15日,大量注文のリードタイムは25-30日です.
2オーダーメイドのサービスを受けますか?
我々は,モーターパラメータ,リードワイヤの種類,アウトシャフトなどを含む製品カスタマイズを受け入れます.
3このモーターにエンコーダーを追加することは可能ですか?
このタイプのモーターには エンコーダーをモーターの着用キャップに追加できます
よく 聞かれる 質問
1ステップモーターの長時間使用後の加重負荷の原因と解決策
原因: ある 場合,ステップ モーター は 長い間 普通 に 動作 し て い ます が,しばらく し て ステップ を 失い ます.この 場合,ステップ モーター の 負荷 が 変化 し た こと が あり ます.ステップモーターベアリングの磨きや外部の影響から生じる可能性があります.
解決策
外部環境が変化していないか確認します.モーター駆動装置が変化しましたか.
2 ローヤリングの磨きを確認する:モーターの寿命を延ばすために,ボウリングの代わりにボールローヤリングを使用します.
3環境温度の変化がないことを確認する.マイクロモーターでは,ベアリンググリース粘度の影響は軽視されない.動作範囲に適したグリースを使用する. (例えば.油脂は極端な温度で粘着性になり得る(または長時間使用によりモーターの負荷が増加)
2ステップモーターの加熱原因
1 運転者が設定した電流は,モーターの定位電流よりも大きい
2モーターの速度が速い
3モーター自体には大きな慣性と位置付けトルクがあり,中速でも熱い動作がしますが,モーターの寿命に影響しません.130~200°Cのモーターの消磁点130°C未満は問題ではありません. 熱すぎると本当に感じるなら,電源電流は,電源電流または電源速度の約70%に設定され,.
3ステップモーターを入れると,モーターシャフトが回らない.
モーターが回転しない理由はいくつかあります.
A.過負荷阻害回転
B.エンジンが損傷しているかどうか
C.モーターがオフになっているかどうか
D. パルス信号 CP が 0 になるかどうか
