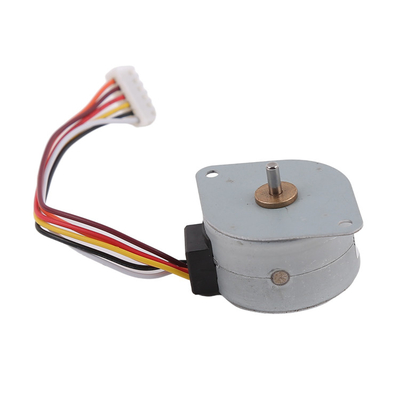

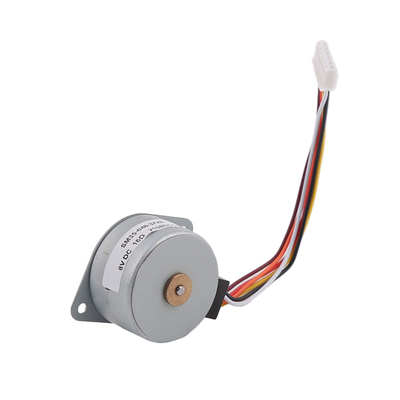

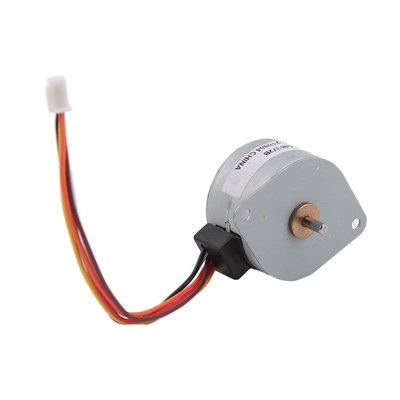

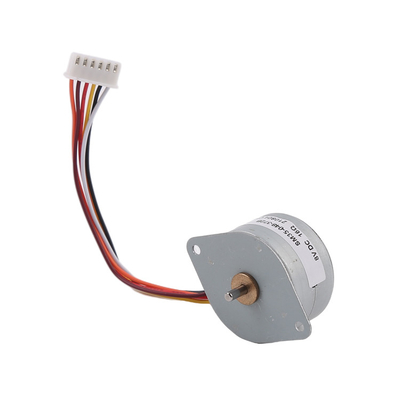

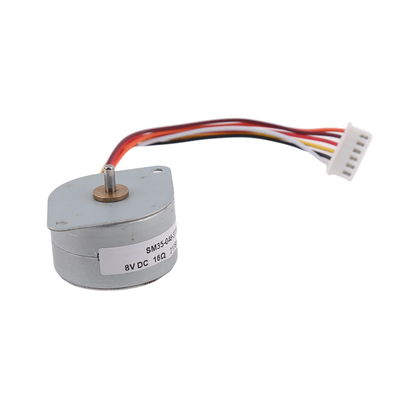

3Dプリンター用ハイトルクマイクロ35mmステップモーター 35mm モーターサイズ4相
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
xモデル番号 | SM35-048 | モーター タイプ | マイクロステップモーター |
---|---|---|---|
ステップアングル | 7.5±7% | モーターサイズ | 35mm |
段階のNO | 4段階 | 電流 段階単位 | 0.5A |
最低注文量 | 1ユニット |
記述
ステップモーターには2つの巻き込み方法があります. 双極型と単極型.
1双極モーター
双極モーターは通常 2つの段階 A 期と B 期のみで 各段階には 2つの出線線線があり それぞれが別々の巻き込みです 2つの相間には接続はありません双極モーターには4つの出力線があります.
2単極モーター
双極モーターの2相を基に 2つの共通線が加わります 双極モーターの2相を基に
一般的なワイヤが接続されている場合,出力ワイヤは5ワイヤです.
普通のワイヤが接続されていない場合,出力ワイヤは6ワイヤです.
単極モーターには5~6本の出力線があります
パラメータ
電圧 | 8DV DC |
段階番号 | 4 段階 |
ステップアングル | 7.5°±7% |
ローリング抵抗 (25°C) | 16Ω±10% |
現段階 | 0.5A |
停止トルク | ≤110g.cm |
最大引き込み率 | 400PPS |
保持トルク | 450g/cm |
巻き込み温度 | ≤85K |
電気抵抗力 | 600 VAC 1SEC 1mA |
設計図
PMステップモーターの基本構造について
特徴と利点
1高精度の位置付け
ステップパー は 精密 な 繰り返し 可能な ステップ で 動く の で,精密 な ステップ パー を 要求 する アプリケーション で 優れている.
モーターが動いているステップの数によって位置付け
2高精度速度制御
また,プロセスの回転速度の優れた制御を可能にする
自動化やロボット工学です 回転速度はパルス周波数によって決定されます
3休止と保持機能
モーターのローリングを通って電流が流れるが,
モーターが回転しない場合) 保持トルク出力がある場合
4長寿命と低電磁気干渉
ブラシは,ブラシのようなブラシによって切り替えする必要はありません
DCモーター ブラシの摩擦はなく 寿命も長くなり 電気の火花もなく 電磁気干渉も少なくなります
PMステップモーターの適用
プリンター
繊維機械
産業管理
エアコン
ステップモーターの動作原理
ステップモーターの駆動はソフトウェアによって制御されます. モーターが回転する必要があるとき,駆動
ステップモーターのインパルスを適用します. これらのインパルスは,特定の順序でステップモーターのエネルギー,それによって
モーターのローターが指定された方向 (時計回りの方向または時計回りの方向) に回転するようにする.
モーターの適切な回転を実現する. モーターがドライバーからパルスを受け取るたびに,それはステップ角度で回転します (フルステップドライブで),そしてモーターの回転角は,駆動パルス数とステップ角度によって決定されます.
配送期間と梱包情報
検品の実施期間:
スタンダードモーター: 3日以内
ストックがない標準モーター: 15日以内
パーソナライズされた製品: 約25~30日 (パーソナライゼーションの複雑さに基づいて)
新しい模具を作るためのリードタイム:一般的に約45日
大量生産の配送時間:注文量に基づいて
パッケージ:
試料は,紙箱と泡スポンジで梱包され,エキスプレスで送られます
大量生産で,モーターは透明フィルム付きの波紋紙の箱に詰められています (航空輸送)
海上輸送の場合,製品はパレットに包装されます.
支払方法と支払い条件
サンプルについては,一般的にPaypalまたはAlibabaを受け入れます.
大量生産では,T/T決済を受け付けます.
サンプルについては,生産前に全額支払いを徴収します.
大量生産では,生産前に50%の事前支払いを受け取り,出荷前に残りの50%の支払いを受け取ることができます.
6回以上の協力後,我々はA / S (見直し後に) など他の支払い条件を交渉することができます
