線形ステップモーター シャフトを通る 10mm 直径 9mm ストローク リードスクリュー

起源の場所 中国
ブランド名 VIC-TECH
証明 RoHS
モデル番号 SM10-線形
最小注文数量 1ユニット
価格 $3~$7.5/Unit
パッケージの詳細 プロダクトは真珠の綿と詰まり、外側はカートンにある。
受渡し時間 10~30日後にサンプル支払いを受け取る
支払条件 MoneyGram、ウェスタン・ユニオンのクレジット カード、T/T、L/C
供給の能力 100000\ 単位/年

試供品およびクーポンのための私に連絡しなさい。

ワットサップ:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
エンジンの種類 ミニチュア線形モーター モーター直径 10mm
ステップアングル 18° ネジ式鉛 M2.3*P03
打撃(走行距離) 9mm コイル抵抗 18Ω/phase
メッセージ
製品の説明

ミニ10mm直径9mmストローク 軸を通るステップモーターとリードスクリュー



このSM10線形モーターは直径10mmの線形ステップモーターです

リードスクリューは0.3mmピッチのM2.3スクリューです (M2.3*P0.3)

リードスクリューは,この製品のために特別に設計されています. (非標準のリードスクリュー)



移動距離は約9mmで,リードスクリューの特殊な設計により,その長さを変更することはできません.

リードスクリューの長さは調整できません.

このモーターの推力は200グラム以上で,小型製品の線形移動に適しており,200グラムの負荷を運ぶことができます.



パラメーター:



モデル番号 SM10線形
エンジンの種類 双極ステップモーター
モーター直径 10mm
ステージNo 2つの段階
ステップアングル 18°/ステップ
コイル抵抗 18Ω/相
推力 200~280グラム
定数電圧 5V DC
ストローク (移動距離) 9mm



設計図:



線形ステップモーター シャフトを通る 10mm 直径 9mm ストローク リードスクリュー 0

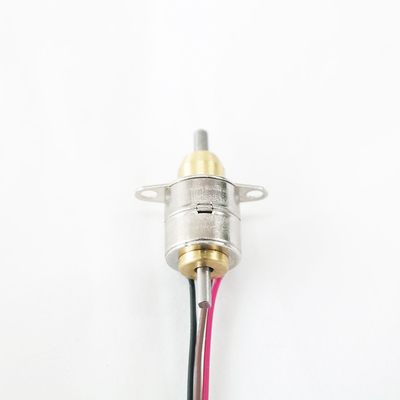

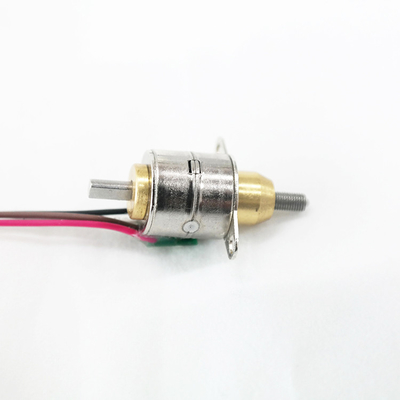

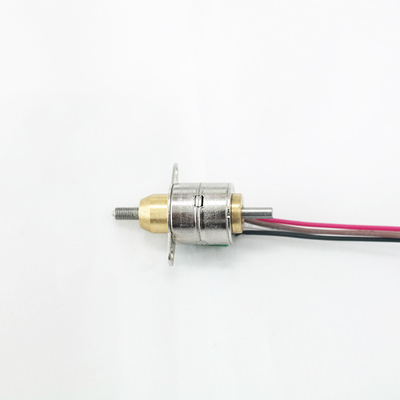

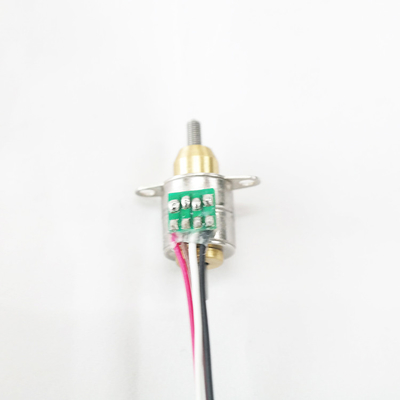

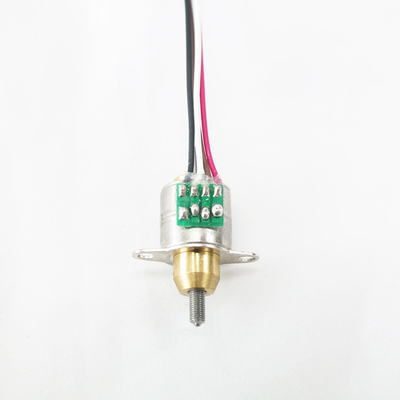

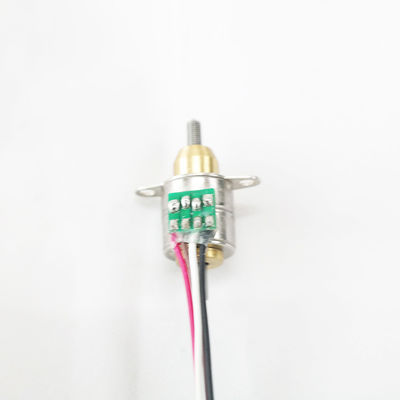

製品表示:

線形ステップモーター シャフトを通る 10mm 直径 9mm ストローク リードスクリュー 1



線形ステップモーターについて

デザインは違う

キャプティブ・シャフト (固定・シャフト):リード・スクリューは回転を許されない.上下を移動するだけで,線形モーター運動を行うことができる.

ランスルーシャフト (通行シャフト): リードスクリューは回転時に上下移動することができます.リードスクリューが固定され,回転を許さない場合,リードスクリューは上下移動し,適切に動作できます.

外部駆動 (ナッツ付き): リードスクリューは固定されており,上下移動することはできません.それは回転しかできません.そしてリードスクリューに上下移動するためのナッツがあります.



リードスクリューとステップの長さについて

15°と7.5°の 2種類のステップアングルがあります. 15°のステップアングルを持つモーターは1ターンに24ステップ,そして7.5°のステップアングルを持つモーターは1ターンに48ステップかかります.

シングル・スタート/ダブル・スタートと4つのスタートがあります

傾きは同じです 0.6096mm

リード・スクリュー・リード=スタート*ピッチ

鉛は2*0.6096=1.2192mmです. 鉛は2*0.6096=1.2192mmです. 鉛は2*0.6096=1.2192mmです.



モーターのステップ長さは,モーターが1ステップを踏み出すとき,リードスクリュー/ノットが移動する距離です.

モーターのステップ長さ=各ターンにおけるリードスクリューリード/ステップ

例えば2つの起動のリードスクリューでは ステップアングルは7.5°です

ステップ長=リード/24=1.2192/24=0.0508mm/ステップ



推力について

推進力は,運転手の周波数とリードスクリューのリード,ステップアングル,モーターのサイズに関連しています.

エンジンが大きければ大きいほど 推力も大きい

低周波になるとモーターの回転が遅くなり 推力は大きくなります

ロープのスライドはより低く,推力はより大きい.

7.5度のステップアングルは 15度の推力よりも高いでしょう.



ステップモーターの用途:

ステップモーターは精密制御に使用され,医療機器,3Dプリンター,工業精密制御,自動化機器などに広く使用されています.

ステップモーターは,精密な制御と回転/線形運動を必要とするすべてのメカニズムで使用できます.





ステップモーターの利点

ステップモーターは,閉ループエンコーダー / フィードバックシステムなしで正確に制御することができます. また,彼らは電気刷毛がない.電磁気干渉や電気の火花の問題はありません.ブラシ付きモーター/ブラシなしモーターを入れ替えます.

ステップモーターは運転手によって簡単に制御され,この特徴は精密な制御の分野で重要な地位を確立します.

1精密な制御が可能 プログラム可能

2電磁気干渉と電気の火花なし

3サイズも小さい

4合理的な価格

5低騒音

6. 長い使用寿命

線形ステップモーター シャフトを通る 10mm 直径 9mm ストローク リードスクリュー 2
