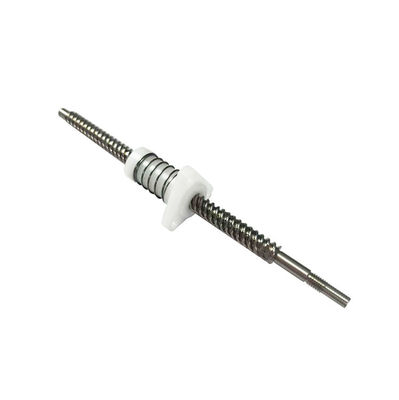

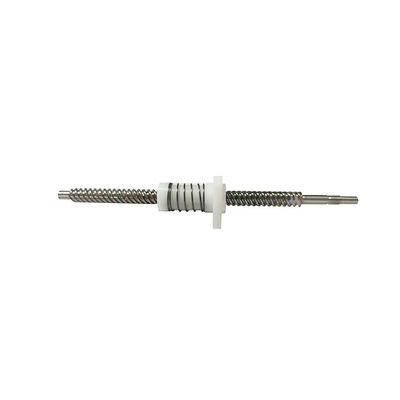

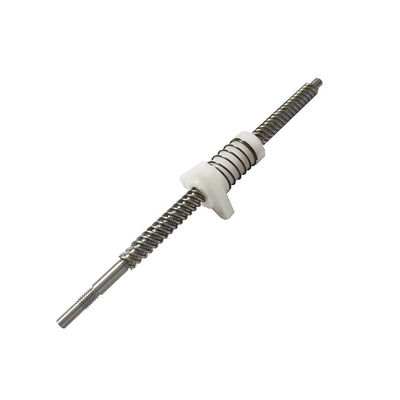

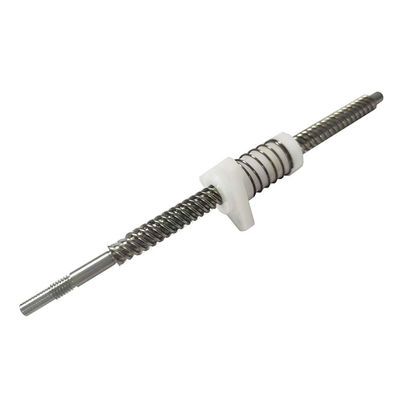

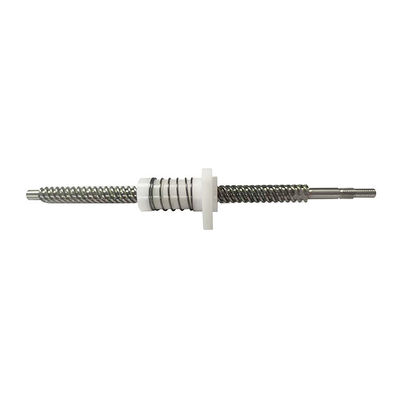

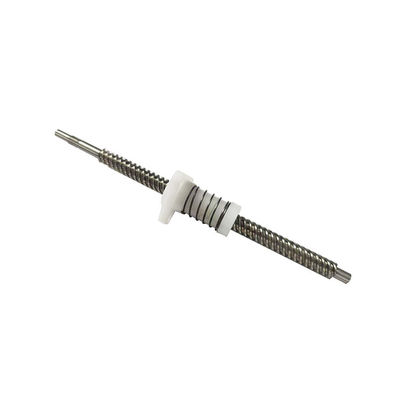

Customizable Trapezoidal Lead Screw with 9.53mm Diameter and 12.7mm Lead Anti-backlash Nut
試供品およびクーポンのための私に連絡しなさい。
ワットサップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 送りねじ型式 | Tr9.53*12.7 | 製品タイプ | 台形ネジ+ガタ防止ナット |
|---|---|---|---|
| ネジ式鉛 | トラペソイド型鉛螺栓 | ネジ径 | 9.53mm (調整可能) |
| スクロールリード | 189mm (調整可能) | ネジの長さ | 利用可能 |
| ハイライト | 9.53mm diameter Lead Screw,12.7mm lead Trapezoidal Screw,Customizable Anti-backlash Nut |
||
製品の説明
Customizable Trapezoidal Tr Lead Screw 9.53mm Diameter with Anti-Backlash Nut
This high-quality trapezoidal Tr lead screw comes with an anti-backlash nut, designed for precision applications. The standard configuration features a 9.53mm diameter with 12.7mm lead, but we offer complete customization options to meet your specific requirements.
Key Features
- Available in diameters from 6mm to 15mm
- Customizable length and design specifications
- Includes anti-backlash nut for improved precision
- Recommended larger diameters for lengths exceeding 300-400mm to maintain straightness
- Full design customization available including shaft modifications
Mechanical Dimensions (mm)
Technical Specifications
| Product Model No. | 0102-0615 |
|---|---|
| Product Type | Lead screw + Anti-backlash nut |
| Lead Screw Type | Trapezoidal |
| Screw Diameter | 9.53mm (adjustable) |
| Screw Lead | 12.7mm (adjustable) |
| Screw Length | 189mm (adjustable) |
| Screw Model No. | Tr9.53*12.7 |
Material and Manufacturing Options
| Screw Material | 45#, 40Cr, YF45MnV, SUS304, SUS316, etc. |
|---|---|
| Nut Material | Phosphor bronze, Zinc tin bronze, Aluminum zinc bronze, Brass, Ductile iron, Stainless steel, Nylon |
| Accuracy Level | 7 level, 8 level, 9 level |
| Processing Method | Cutting processing, Roller extrusion |
| Processing Range | Single head, Multiple heads, Various tooth types |
| Sweeping Direction | Left-handed, Right-handed |
Screw Datasheet
| No. | Spec Model | Outer Dia | Lead | Thread No. | Tooth Distance | Outer Dia |
|---|---|---|---|---|---|---|
| 1 | Tr3.5*1-N1-RH | 3.5 | 1 | 1 | 1 | 3.5 |
| 2 | Tr3.5*0.6096-N1-RH | 3.5 | 0.6096 | 1 | 0.6096 | 3.5 |
| 3 | Tr3.5*2.4384-N2-RH | 3.5 | 2.4384 | 2 | 1.2192 | 3.5 |
| 4 | Tr4-RH | 4 | 4 | |||
| 5 | Tr5*1-N1-RH | 5 | 1 | 1 | 1 | 5 |
| 6 | Tr5*2-N2-RH | 5 | 2 | 2 | 1 | 5 |
| 7 | Tr5*4-N4-RH | 5 | 4 | 4 | 1 | 5 |
| 8 | Tr5*6-N6-RH | 5 | 6 | 6 | 1 | 5 |
| 9 | Tr6*1-N1-RH | 6 | 1 | 1 | 1 | 6 |
| 10 | Tr6*2-N2-RH | 6 | 2 | 2 | 1 | 6 |
Product Detail Presentation
Customization and Support
We provide comprehensive customization services for this lead screw. Our engineering team can work with you to modify the design to meet your exact specifications. Contact our sales team for samples, 2D drawings, and 3D STEP files once your final design is confirmed.
